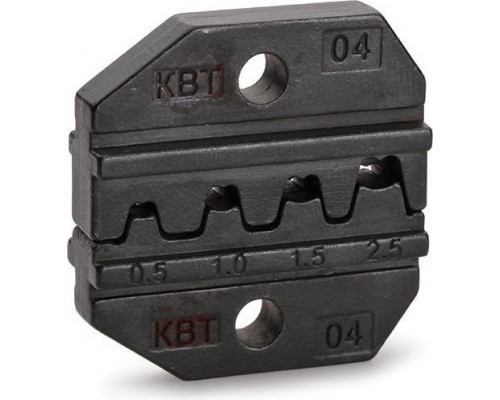

Сменная матрица КВТ МПК-04 для пресс-клещей СТК 69960

Сменная матрица для прецизионной опрессовки автоклемм

Сменная матрица КВТ МПК-04 — это рабочий элемент для кримперов серии СТК, СТВ и СТА, предназначенный для формирования надежного двойного обжима на неизолированных наконечниках и разъемах. Модель рассчитана на работу с автоклеммами малого сечения, что делает ее ключевым инструментом при ремонте автомобильной проводки, создании жгутов и подключении чувствительного оборудования.

Назначение и совместимость

Матрица МПК-04 создана для использования с ручными пресс-клещами КВТ моделей СТК-04, СТВ-04, СТА-04, а также с набором инструмента CTB. Она устанавливается в рабочую головку инструмента и обеспечивает геометрически правильное обжатие контакта. Важно: матрица не является универсальной — она совместима только с указанными моделями кримперов, имеющими посадочное место под сменные матрицы серии МПК.

Рабочий диапазон и конструкция

Матрица оснащена четырьмя гнездами, каждое из которых соответствует определенному сечению провода. Диапазон охватывает площади от 0,25 до 2,5 мм² — это наиболее востребованные размеры для тонких и средних автоклемм, используемых в современных автомобилях, бытовой технике и электрощитах. Наличие нескольких гнезд в одной матрице позволяет быстро переключаться между разными сечениями без замены оснастки.

Конструкция матрицы выполнена из износостойкой стали, что обеспечивает стабильность формы гнезд даже после сотен циклов опрессовки. Четкая геометрия каждого гнезда исключает перекосы и недожатие контакта, что критично для получения низкого переходного сопротивления.

Практические особенности

• Двойной обжим: матрица формирует два последовательных вдавливания на наконечнике — одно фиксирует изоляцию (если она есть), второе обжимает токоведущую жилу. Это повышает механическую прочность соединения.


• Компактность: при весе 60 г и габаритах 130x80x20 мм матрица не занимает много места в кейсе, что удобно для мобильных мастеров.


• Ограничение по материалу: матрица предназначена для неизолированных наконечников и разъемов. Для работы с изолированными клеммами требуется другой профиль гнезд.

На что обратить внимание при выборе

Перед покупкой убедитесь, что ваш кримпер поддерживает установку сменных матриц серии МПК. Модель МПК-04 не подходит для опрессовки толстых силовых наконечников (от 4 мм² и выше) — для них потребуется матрица с большим диапазоном, например МПК-06. Также учитывайте, что матрица поставляется без пресс-клещей и является только сменным элементом оснастки.

При выборе сечения ориентируйтесь на фактическую площадь жилы: для многопроволочных проводов используйте гнездо, соответствующее номиналу, а для однопроволочных допускается брать на один шаг меньше для более плотного обжатия. Регулярно очищайте гнезда от остатков изоляции и окислов — это продлит срок службы матрицы и сохранит качество обжима.
