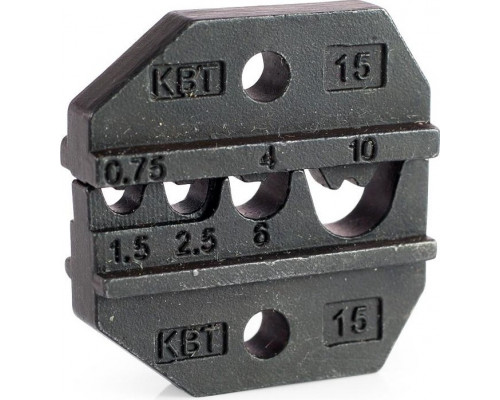

Сменная матрица КВТ МПК-15 69967

Назначение и конструкция

Сменная матрица КВТ МПК-15 69967 — это рабочий элемент для кримперов, предназначенный для обжима неизолированных медных наконечников и соединительных гильз. Она устанавливается в пресс-клещи CTB-15 или CTK-15, расширяя их функциональность для работы с проводниками малого сечения. Матрица формирует клиновидный профиль обжима, который обеспечивает надежный электрический контакт и механическую прочность соединения.

Диапазон и практические возможности

Модель рассчитана на опрессовку проводов сечением от 0,5 до 10 мм². Четыре гнезда в матрице соответствуют разным типоразмерам наконечников в этом диапазоне, что позволяет быстро переключаться между ходовыми сечениями без замены оснастки. Нижняя граница в 0,5 мм² делает матрицу пригодной для тонких жил, например, в контрольных кабелях или слаботочных цепях, а верхняя в 10 мм² охватывает большинство бытовых и промышленных задач средней нагрузки.

Ограничения по совместимости

Матрица совместима только с пресс-клещами серий CTB-15 и CTK-15 от КВТ. Она не подходит для других моделей инструмента из-за конструктивных различий в посадочном месте и механизме фиксации. При выборе важно убедиться, что ваши клещи поддерживают сменные матрицы именно этой серии. Также матрица предназначена исключительно для неизолированных медных наконечников и гильз — изолированные втулки или алюминиевые наконечники требуют другого профиля обжима.

Особенности эксплуатации

Клиновидный профиль обжима, создаваемый матрицей, дает равномерное сжатие по всей длине контактной части наконечника. Это снижает риск деформации жилы и обеспечивает стабильное сопротивление соединения. При работе с минимальным сечением (0,5 мм²) важно точно подбирать положение наконечника в гнезде, чтобы избежать пережима или недожатия. Матрица компактна и легка (0,06 кг), что упрощает ее хранение и замену в полевых условиях.

Что важно учесть при выборе

• Убедитесь, что ваши пресс-клещи относятся к серии CTB-15 или CTK-15 — только с ними возможна установка.


• Диапазон 0,5–10 мм² охватывает тонкие и средние провода, но не подходит для сечений больше 10 мм² (например, силовых кабелей).


• Матрица рассчитана на медные неизолированные наконечники и гильзы — для изолированных или алюминиевых деталей потребуется другая оснастка.


• Четыре гнезда фиксированного размера — под каждый типоразмер наконечника нужно подбирать соответствующее посадочное место, точная настройка зазора не предусмотрена.
