Сменная матрица КВТ МПК-07 для пресса СТВ-07 69963

Сменная матрица для пресс-клещей КВТ МПК-07

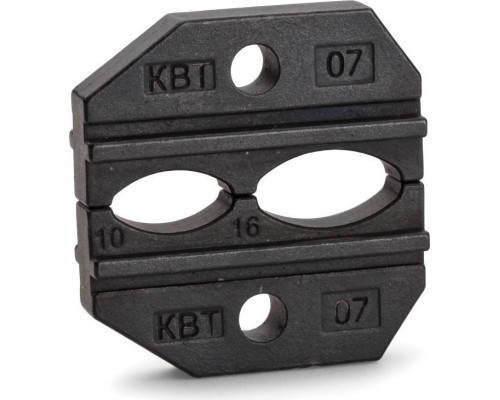

Сменная матрица КВТ МПК-07 (артикул 69963) — это рабочий элемент для ручного обжимного инструмента, предназначенный для опрессовки изолированных наконечников и гильз. Она устанавливается в пресс-клещи модели СТВ-07 и обеспечивает формирование надёжного контактного соединения с проводом. Матрица рассчитана на работу с двумя типоразмерами гильз, что делает её базовым оснащением для электромонтажных работ с изолированными соединителями.

Назначение и совместимость

МПК-07 применяется исключительно с пресс-клещами КВТ СТВ-07. Она не подходит для других моделей инструмента, включая универсальные или гидравлические прессы. Матрица предназначена для опрессовки изолированных наконечников и гильз с цветовой маркировкой манжет: красной и синей. Красная манжета соответствует сечению провода 0,5–1,5 мм², синяя — 1,5–2,5 мм². Это стандартные размеры для бытовых и промышленных электрических цепей, используемые при подключении розеток, выключателей, распределительных коробок и щитового оборудования.

Конструкция и количество гнёзд

Матрица имеет два рабочих гнезда, каждое из которых соответствует одному типоразмеру гильзы. Гнёзда расположены на одной пластине, что исключает необходимость перестановки отдельных элементов при смене сечения. Такая конструкция ускоряет работу: достаточно повернуть матрицу или переставить клещи на нужное гнездо. Оба профиля выполнены с точными геометрическими размерами, обеспечивающими равномерное обжатие по всей длине гильзы без повреждения изоляции.

Особенности эксплуатации

Матрица изготовлена из инструментальной стали, устойчивой к износу при многократных циклах опрессовки. Она не требует дополнительной настройки или калибровки перед началом работы — достаточно зафиксировать её в пресс-клещах согласно инструкции производителя. При монтаже важно убедиться, что гильза полностью входит в гнездо, а провод зачищен до нужной длины. Матрица не предназначена для опрессовки неизолированных наконечников, медных гильз без манжет или соединений сечением более 2,5 мм². Использование с неподходящими гильзами может привести к некачественному обжатию или повреждению инструмента.

Практические ограничения

МПК-07 рассчитана только на два размера гильз. Для работы с другими сечениями (например, 4 мм² или 6 мм²) потребуется сменная матрица с соответствующими гнёздами. В комплект поставки входит только сама матрица — пресс-клещи СТВ-07 приобретаются отдельно. При выборе обращайте внимание на совместимость: модель МПК-07 не взаимозаменяема с матрицами для других серий инструмента КВТ (например, для ПК-16 или ПК-Вк). Хранить матрицу рекомендуется в сухом месте, чтобы избежать коррозии рабочих поверхностей.
