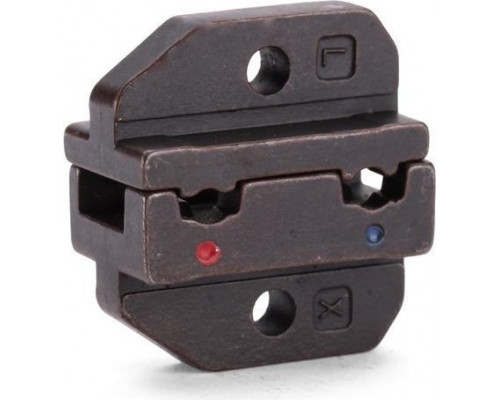

Сменная матрица КВТ МПК-09 74856

Назначение и сфера применения

Сменная матрица КВТ МПК-09 74856 представляет собой рабочий элемент для кримпирования (опрессовки) флажковых разъемов, заключенных в нейлоновый корпус. Данная оснастка предназначена исключительно для формирования надежного контакта с плоскими флажковыми клеммами, которые широко используются в автомобильной проводке, бытовой технике и промышленном оборудовании. Матрица не подходит для работы с круглыми наконечниками, гильзами или изолированными клеммами — ее конструкция оптимизирована именно под геометрию флажковых соединителей.

Технические возможности и рабочий диапазон

Матрица рассчитана на опрессовку проводов сечением от 0,25 до 2,5 мм². Этот диапазон охватывает наиболее востребованные в электромонтаже сечения: от тонких сигнальных цепей (0,25–0,5 мм²) до силовых линий средней мощности (1,5–2,5 мм²). Нижняя граница в 0,25 мм² позволяет работать с особо тонкими жилами, что актуально для слаботочных систем и электроники. Верхняя граница в 2,5 мм² достаточна для большинства бытовых и автомобильных задач, но не подходит для мощных силовых цепей с сечением 4 мм² и выше. При выборе учитывайте, что матрица не универсальна: для работы с другими типами разъемов потребуется сменная оснастка соответствующей конфигурации.

Совместимость и особенности использования

Модель МПК-09 совместима с пресс-клещами КВТ серий CTB-09 и CTK-09. Установка матрицы производится путем замены штатной оснастки инструмента — процесс не требует специальных навыков и занимает несколько секунд. Важно: матрица не является самостоятельным инструментом и не может использоваться без совместимых клещей. При работе с проводами малого сечения (0,25–0,5 мм²) рекомендуется предварительно зачищать изоляцию на длину, соответствующую глубине гнезда разъема, чтобы избежать недожатия контакта. Для сечений 1,5–2,5 мм² требуется более значительное усилие обжатия, которое обеспечивается рычажным механизмом пресс-клещей.

Конструктивные особенности и практические преимущества

Матрица изготовлена из инструментальной стали, что гарантирует устойчивость к износу при интенсивной эксплуатации. Профиль рабочей зоны точно повторяет форму флажкового разъема, обеспечивая равномерное обжатие по всей площади контакта. Это минимизирует риск деформации клеммы и гарантирует низкое переходное сопротивление. Компактные габариты (130×80×20 мм) и малый вес (0,06 кг) делают матрицу удобной для хранения в кейсе с оснасткой. При выборе учитывайте, что данная модель не предназначена для опрессовки разъемов без нейлонового корпуса (например, открытых флажков) — для таких задач требуется матрица с иной геометрией губок.

Ограничения и рекомендации

Матрица КВТ МПК-09 не подходит для работы с многопроволочными жилами сечением менее 0,25 мм² — это может привести к неполному обжатию и потере контакта. Также не рекомендуется использовать ее для опрессовки разъемов с нестандартной толщиной лепестка (более 1,2 мм) — возможно заклинивание матрицы или повреждение клеммы. Для продления срока службы оснастки избегайте обжатия загрязненных или окисленных разъемов, а также не превышайте усилие, предусмотренное конструкцией пресс-клещей. Периодически проверяйте отсутствие люфта в креплении матрицы к инструменту.
