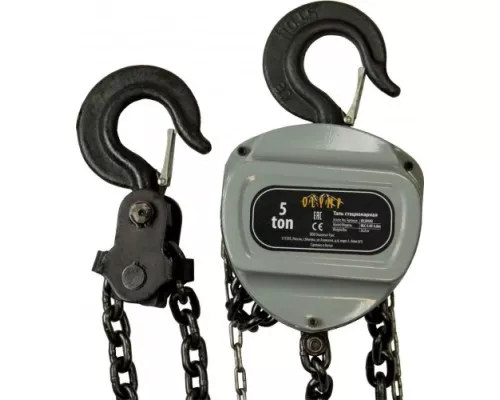

Таль цепная Olymp OLC-5,0T-3M 5 т, высота 3 м

Переносная цепная таль для подъема грузов до 5 тонн

Таль цепная Olymp OLC-5,0T-3M — это полностью механическое подъемное устройство, предназначенное для подъема, удержания и точного позиционирования тяжелых грузов в условиях отсутствия стационарного источника электроэнергии. Модель с индексом 5,0T-3M рассчитана на работу с максимальной нагрузкой в 5 тонн и обеспечивает высоту подъема 3 метра. Ее конструкция основана на надежной шестеренчатой передаче, приводимой в действие ручной приводной цепью, что гарантирует автономность и безопасность в сложных эксплуатационных условиях.

Конструкция и принцип работы

Сердцем тали является прочный корпус из высококачественного стального сплава, внутри которого размещен двухступенчатый шестеренчатый механизм. Этот механизм преобразует усилие, прикладываемое оператором к приводной цепи, в мощное тяговое усилие на грузовой цепи. Использование шестеренчатой передачи, в отличие от более простых рычажных систем, позволяет поднимать груз с меньшим физическим усилием и обеспечивает плавный, контролируемый ход без рывков. Управление осуществляется через две отдельные цепи: приводную (ручную) для создания усилия и грузовую, которая непосредственно удерживает крюк с грузом.

Ключевые параметры и их практическое значение

Каждая характеристика модели OLC-5,0T-3M определяет ее возможности и область применения.

• Грузоподъемность 5 тонн: Параметр указывает на максимальную массу груза, которую таль может безопасно поднять и удерживать. Это делает устройство подходящим для работы с промышленным оборудованием, станками, тяжелыми металлоконструкциями, двигателями или крупногабаритными партиями материалов. Важно учитывать, что вес включает всю оснастку (стропы, траверсы).


• Высота подъема 3 метра: Это расстояние, на которое грузовой крюк может переместиться от нижнего до верхнего положения. Высота в 3 метра оптимальна для погрузочно-разгрузочных работ с транспортных средств, монтажа агрегатов на фундамент или перемещения грузов между уровнями на складах с невысокими потолками.


• Длина и диаметр цепи: Грузовая цепь длиной 3 метра выполнена из калиброванной стали с диаметром звена 10 мм. Такой диаметр обеспечивает высокий запас прочности и износостойкости при работе с максимальной нагрузкой. Цепь устойчива к перегибам и истиранию.


• Минимальное расстояние между крючками 616 мм: Критически важный параметр для монтажа. Он определяет минимальную высоту точки подвеса тали над грузом. Если расстояние от балки или кронштейна до верха груза меньше 616 мм, таль установить не получится. Это необходимо проверять перед планированием работ.


• Вес тали 31.05 кг: Относительно небольшой для устройства такой грузоподъемности вес обеспечивает возможность ее переноски силами двух человек и быстрого монтажа на разных объектах.

Области и условия эффективного применения

Данная модель незаменима там, где требуется надежность и независимость от электроснабжения. Ее основное применение — это строительные площадки, цеха, ремонтные зоны, фермерские хозяйства, портовые терминалы и складские комплексы без общезаводских подъемных систем. Таль идеально подходит для разовых монтажных работ, обслуживания техники, погрузки металлопроката или оборудования в кузов автомобиля. Благодаря полностью механической конструкции она может безотказно работать в запыленных, влажных помещениях или на открытом воздухе при отрицательных температурах, где электрические тали могут выйти из строя.

Особенности эксплуатации и ограничения

При выборе и использовании тали Olymp OLC-5,0T-3M необходимо учитывать несколько важных аспектов.

• Требование к точке подвеса: Устройство предназначено для стационарного крепления на балку, консоль или передвижную тележку (приобретается отдельно). Несущая способность балки должна с запасом превышать сумму веса тали, груза и динамических нагрузок. Крепление осуществляется через верхний крюк, который должен свободно входить в проушину или на балку.


• Ручной привод: Все операции подъема и опускания требуют физического усилия оператора. Для частых или длительных циклов подъема на полную высоту с максимальным грузом это может привести к усталости персонала. Модель ориентирована на периодические, а не на конвейерные работы.


• Комплектность: Базовая комплектация включает саму таль с двумя крюками (верхний для подвеса, нижний грузовой) и грузовой цепью. Дополнительные аксессуары, такие как тележка для перемещения по балке, стропы или защитные чехлы для цепи, поставляются опционально.


• Безопасность: Конструкция оснащена предохранительным устройством, предотвращающим самопроизвольное опускание груза при отпускании приводной цепи. Однако эксплуатация требует строгого соблюдения правил: запрещается поднимать груз, превышающий 5 тонн, поднимать людей, использовать при повреждении цепи или крюков, а также резко дергать цепи.

Преимущества модели в сравнении с аналогами

Шестеренчатый механизм тали Olymp OLC обеспечивает высокий КПД и снижает требуемое усилие на приводной цепи примерно на 30% по сравнению с червячными талями аналогичной грузоподъемности. Компактные размеры и продуманная геометрия корпуса минимизируют риск зацепления цепи. Грузовой крюк выполнен с предохранительным замком, предотвращающим случайное соскальзывание такелажа. Качественная покраска и антикоррозионная обработка металлических деталей увеличивают срок службы в неблагоприятных условиях.

Таким образом, таль цепная Olymp OLC-5,0T-3M представляет собой специализированный инструмент для решения задач вертикального перемещения тяжелых грузов в условиях, где важны автономность, надежность и простота обслуживания. Ее параметры подобраны для выполнения серьезных промышленных и монтажных работ, а механическая сущность делает устройство долговечным и предсказуемым в эксплуатации.
