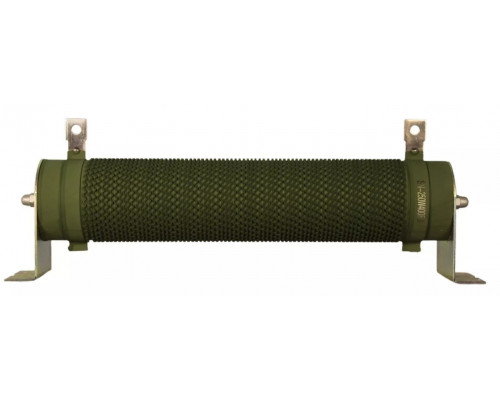

Тормозной резистор ESQ SN-5000W20RJ 5000 Вт, 20 Ом

Назначение и принцип работы

Тормозной резистор ESQ SN-5000W20RJ — это мощный нагрузочный элемент, предназначенный для поглощения и рассеивания избыточной электрической энергии, возникающей при торможении электродвигателей. В системах частотного регулирования и электроприводах переменного тока при резком снижении скорости или остановке двигатель переходит в генераторный режим, вырабатывая напряжение, которое может повредить преобразователь частоты. Данный резистор подключается к тормозному модулю или непосредственно к шине постоянного тока преобразователя, преобразуя избыточную энергию в тепло, защищая дорогостоящее оборудование и обеспечивая контролируемое торможение.

Ключевые параметры и их практическое значение

Модель ESQ SN-5000W20RJ обладает мощностью 5 кВт (5000 Вт) и сопротивлением 20 Ом. Мощность определяет способность резистора непрерывно рассеивать тепловую энергию без перегрева — 5 кВт достаточно для работы с приводами средней и высокой мощности в интенсивных режимах торможения. Сопротивление 20 Ом влияет на величину тормозного тока: чем ниже сопротивление, тем выше ток и быстрее торможение, но тем больше нагрузка на преобразователь. Значение 20 Ом является сбалансированным для большинства промышленных применений, обеспечивая эффективное замедление без риска превышения допустимого тока для стандартных тормозных модулей.

Области применения

Резистор ESQ SN-5000W20RJ разработан для использования в системах, где требуется быстрое и надежное торможение с высокой частотой циклов:

• Грузоподъемные механизмы — краны, тельферы, лебедки, где необходимо удерживать груз и плавно его опускать, предотвращая самопроизвольное ускорение.


• Инерционные механизмы — центрифуги, вентиляторы, маховики, где большая кинетическая энергия требует интенсивного рассеивания при остановке.


• Оборудование, требующее мгновенной остановки — конвейерные линии, упаковочные автоматы, станки с ЧПУ, где точность позиционирования и безопасность зависят от быстрого снятия энергии.


• Лифтовое оборудование и эскалаторы, где тормозной резистор обеспечивает плавное замедление и защиту от перегрузок.

Конструктивные особенности и эксплуатация

Модель SN-5000W20RJ выполнена в корпусе, оптимизированном для естественного или принудительного охлаждения. Габариты устройства (ширина 145 мм, высота 210 мм, глубина 695 мм) и вес 5,10 кг позволяют размещать его в стандартных электрошкафах или на DIN-рейке с использованием дополнительного крепежа. При установке важно обеспечить достаточный зазор вокруг корпуса для циркуляции воздуха, так как при длительных циклах торможения корпус может нагреваться до высоких температур. Не рекомендуется размещать резистор вблизи термочувствительных компонентов или в замкнутых объемах без вентиляции. Подключение выполняется через клеммные колодки, рассчитанные на сечение провода, соответствующее рабочему току (ориентировочно до 15-20 А при пиковых нагрузках).

На что обратить внимание при выборе

При подборе тормозного резистора ESQ SN-5000W20RJ необходимо учитывать параметры конкретного преобразователя частоты или тормозного модуля. Сопротивление 20 Ом должно соответствовать рекомендованному диапазону для вашего оборудования — несоответствие может привести к снижению эффективности торможения или перегрузке ключей преобразователя. Мощность 5 кВт является номинальной длительной, но в импульсных режимах (кратковременные торможения) резистор способен выдерживать пиковые нагрузки в несколько раз выше. Если циклы торможения частые и длительные, может потребоваться резистор большей мощности или параллельное соединение нескольких устройств. Также стоит проверить, что габариты и способ монтажа совместимы с вашим шкафом управления — глубина 695 мм требует соответствующего пространства.
