Назначение и принцип работы
Двухполюсной указатель низкого напряжения ПИН Л от производителя АНТИТОК предназначен для контроля наличия или отсутствия напряжения в электроустановках постоянного и переменного тока до 1000 В. Это контактный прибор, работающий при непосредственном прикосновении к токоведущим частям. Модель 471591 дополнительно оснащена функцией фазировки до 1 кВ, что позволяет определять совпадение или чередование фаз в трехфазных сетях без использования дополнительного оборудования.
Конструктивные особенности

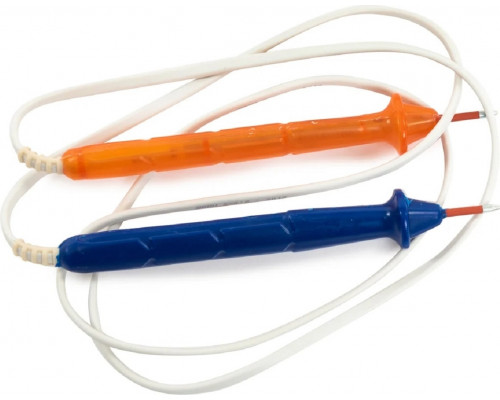

Указатель состоит из двух корпусов из электроизоляционного материала, соединенных гибким проводом длиной 1,1 метра. В местах ввода провода в корпуса предусмотрено утолщение изоляции для повышения надежности и защиты от перегибов. Каждый корпус содержит элементы электрической схемы, реагирующие на напряжение. Контакты-наконечники длиной 7 мм обеспечивают надежное касание токоведущих частей. Габариты щупов — 155 x 12 x 10 мм, что удобно для работы в распределительных щитах и на клеммных колодках.
Индикация и практическое применение
Наличие напряжения определяется визуально по свечению светодиодов, встроенных в корпуса. Это упрощает работу в условиях плохой освещенности или при необходимости быстрой проверки. Функция фазировки до 1 кВ расширяет область применения: с помощью ПИН Л можно проверять чередование фаз при подключении трехфазного оборудования, что особенно актуально для электромонтажников и обслуживающего персонала.
Ограничения и важные замечания
Прибор предназначен только для контактного метода проверки — необходимо касание токоведущих частей щупами. Указатель не определяет величину напряжения, а только его наличие или отсутствие. Длина соединительного провода 1,1 метра накладывает ограничения на расстояние между проверяемыми точками. Упаковочные размеры (600 x 100 x 100 мм) и вес 0,10 кг указаны для транспортировки, сам прибор компактен и удобен для ношения в инструментальном кейсе.
Что важно при выборе
Модель ПИН Л 471591 подходит для профессионального использования в электроустановках до 1000 В. Наличие функции фазировки делает ее более универсальной по сравнению с базовыми двухполюсными указателями. Обратите внимание, что для работы с напряжением выше 1000 В прибор не предназначен. При эксплуатации важно следить за целостностью изоляции корпусов и соединительного провода, так как повреждения могут снизить безопасность.
Характеристики
Габариты и вес
