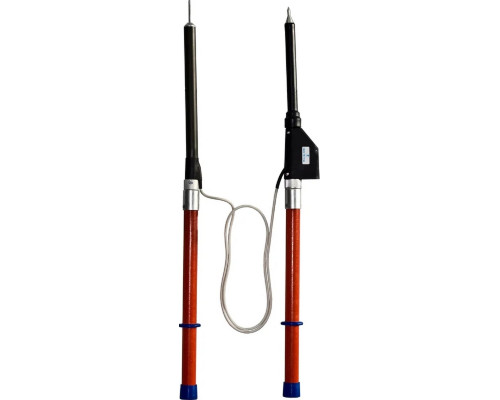

Указатель высокого напряжения Антиток УВНУ.ИТФ-10 Д двухполюсный для фазировки до 10 кВ

Назначение и область применения

Указатель высокого напряжения Антиток УВНУ.ИТФ-10 Д (артикул 315059) — это двухполюсное устройство контактного типа, предназначенное для проверки наличия или отсутствия напряжения на токоведущих частях электроустановок переменного тока промышленной частоты до 10 кВ включительно. Модель ориентирована на работу с воздушными линиями электропередачи, распределительными устройствами и другим оборудованием, где требуется контроль напряжения в диапазоне 0,4–10 кВ. Двухполюсная схема обеспечивает более высокую достоверность результатов по сравнению с однополюсными указателями, так как позволяет проверять разность потенциалов между двумя фазами или фазой и землей. Устройство также применимо для фазировки — определения совпадения порядка чередования фаз при подключении линий или оборудования.

Конструкция и принцип работы

Указатель состоит из рабочей части с контактным электродом-наконечником, индикаторного блока, изолирующей части и рукоятки. Общая длина прибора — 910 мм, длина рукоятки — 155 мм, что позволяет безопасно работать с токоведущими частями на расстоянии, соответствующем нормам для напряжения 10 кВ. Изолирующая часть и трубка фазировки выполнены из стеклопластика собственного производства производителя, что обеспечивает стабильные диэлектрические характеристики и механическую прочность. Рукоятка составляет единое целое с изолирующей частью, разделение зон обозначено стопорным кольцом из жесткого диэлектрика, которое исключает случайное смещение во время работы. На конце рукоятки установлена заглушка, защищающая внутреннюю полость от пыли и влаги.

Принцип действия основан на контактном методе: оператор прикасается наконечником к контролируемой токоведущей части. При наличии напряжения на индикаторном блоке активируются три типа сигнализации: цифровая индикация (отображает уровень напряжения в сетях 0,4, 6 или 10 кВ), импульсная световая индикация и прерывистый звуковой сигнал. Такое сочетание каналов оповещения снижает вероятность пропуска сигнала в условиях плохой видимости или высокого уровня шума. Дополнительно указатель способен индицировать напряжение шага — разность потенциалов на поверхности земли, возникающую при замыкании на землю, что повышает безопасность персонала при обходах и осмотрах.

Ключевые особенности и практические возможности

• Цифровая индикация напряжения — позволяет оператору не только констатировать наличие напряжения, но и оценить его величину (0,4, 6 или 10 кВ), что полезно для предварительной диагностики и выбора режима работы.


• Прерывисто-звуковая и световая сигнализация — дублируют цифровой индикатор, обеспечивая восприятие информации на слух и визуально. Звуковой сигнал прерывистый, что облегчает его идентификацию на фоне других шумов.


• Функция самопроверки — реализована через кнопку на корпусе. Перед началом измерений оператор может проверить исправность цепей индикации, что снижает риск ложных показаний из-за разряда батарей или неисправности электроники.


• Контактный способ измерения — обеспечивает прямую и однозначную реакцию на напряжение, в отличие от бесконтактных методов, которые могут давать ложные срабатывания от наведенных полей.


• Двухполюсное исполнение — позволяет выполнять фазировку и проверять напряжение между двумя точками, что критично для линий 6–10 кВ, где однополюсные указатели могут быть недостаточно информативны.

Ограничения и рекомендации по выбору

Указатель рассчитан исключительно на переменный ток промышленной частоты (50 Гц) и не пригоден для работы с цепями постоянного тока. Максимальное рабочее напряжение — 10 кВ; использование на более высоких классах напряжения недопустимо. Прибор не предназначен для измерения точного значения напряжения — он лишь индицирует его наличие и приблизительный уровень (0,4/6/10 кВ). Для прецизионных измерений необходимы другие средства. Устройство требует периодической поверки в соответствии с инструкцией производителя, так как точность цифровой индикации и пороги срабатывания могут изменяться со временем. Комплектация включает только сам указатель; дополнительные принадлежности (например, удлинительные штанги) приобретаются отдельно. При выборе модели убедитесь, что класс напряжения вашей сети соответствует 10 кВ, а условия эксплуатации (температура, влажность) находятся в пределах, указанных в паспорте изделия.

Упаковка и габариты

Указатель поставляется в упаковке размерами 500×100×100 мм, вес нетто — 0,80 кг. Компактные размеры и относительно небольшой вес упрощают транспортировку и хранение, но не влияют на функциональные характеристики. При выборе учитывайте, что длина прибора в рабочем состоянии (910 мм) может потребовать определенного пространства для манипуляций в стесненных условиях распределительных устройств.
