Назначение и область применения
Частотный преобразователь ESQ 770-4T1100G/1320P представляет собой универсальное устройство для плавного регулирования скорости вращения трехфазных асинхронных электродвигателей. Модель рассчитана на работу в промышленных системах автоматизации, где требуется точный контроль момента и скорости. Благодаря векторному управлению, преобразователь подходит для насосов, вентиляторов, компрессоров, конвейеров, экструдеров и другого оборудования с переменной нагрузкой. Двойное обозначение мощности (110/132 кВт) указывает на возможность работы в режиме перегрузки: 110 кВт — для тяжелого пуска и высоких пусковых моментов, 132 кВт — для легких механизмов с постоянной нагрузкой.
Технические особенности и практическая польза
Устройство питается от трехфазной сети 380 В (диапазон 380–400 В) и обеспечивает выходную мощность до 132 кВт. Векторный алгоритм управления позволяет поддерживать стабильный момент на низких оборотах, что критично для лифтов, подъемников и станков с резанием. Преобразователь имеет встроенную защиту от перегрузок по току, перенапряжения, короткого замыкания и перегрева — это снижает риск выхода из строя двигателя и самого привода. Модель поддерживает автоматическую настройку параметров двигателя (автотюнинг), что упрощает ввод в эксплуатацию без сложных расчетов.
Конструкция и установка

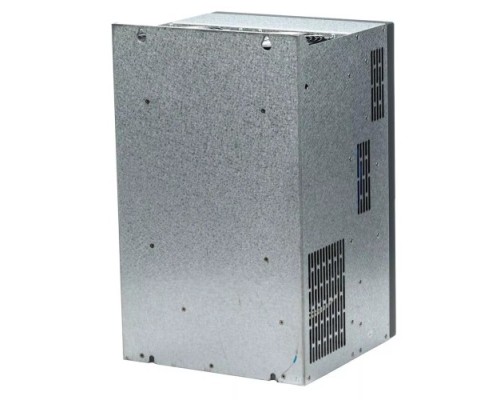

Преобразователь поставляется в металлическом корпусе с классом защиты IP20, что предполагает установку внутри электрощитов или сухих помещений без пыли и влаги. Габариты (340x590x305 мм) и вес 45 кг требуют монтажа на вертикальную поверхность с запасом пространства для охлаждения. Встроенный вентилятор обеспечивает принудительное охлаждение, поэтому важно не перекрывать вентиляционные решетки. Подключение силовых кабелей и цепей управления выполняется через клеммные колодки — сечение проводов должно соответствовать номинальному току (до 260 А для режима 132 кВт).
Ограничения и важные нюансы
При выборе модели учитывайте, что режим 132 кВт (P — перенагрузка) допустим только для механизмов с низким пусковым моментом (вентиляторы, центробежные насосы). Для тяжелых условий (дробилки, поршневые компрессоры) используйте номинал 110 кВт (G — тяжелый режим). Преобразователь не имеет встроенного сетевого фильтра и тормозного резистора — для работы с рекуперацией энергии или сильными помехами потребуется дополнительное оборудование. Убедитесь, что входное напряжение стабильно в пределах 380–400 В, так как отклонения более 10% могут вызвать сбои в работе.
Управление и интерфейс
Модель оснащена цифровой панелью управления с ЖК-дисплеем для настройки параметров и мониторинга. Поддерживаются внешние сигналы управления: аналоговые входы (0–10 В, 4–20 мА), дискретные входы для пуска/остановки, а также релейные выходы для сигнализации. Для интеграции в системы автоматизации предусмотрен интерфейс RS-485 с протоколом Modbus RTU. Преобразователь совместим с большинством стандартных трехфазных двигателей мощностью от 90 до 132 кВт, но перед подключением рекомендуется проверить соответствие номинального тока двигателя выходному току привода.
Характеристики
Габариты и вес
