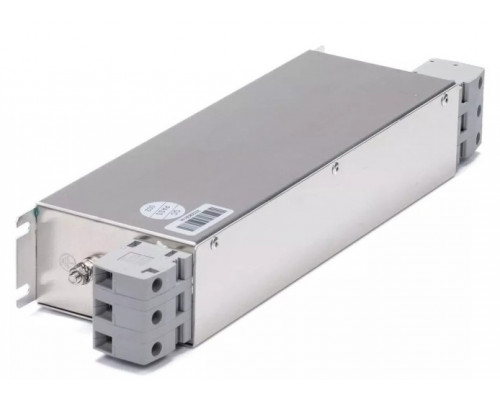

Фильтр ESQ RFI-SN-018 входной ЭМИ 18.5 кВт, 380В

Назначение и принцип работы

Фильтр ESQ RFI-SN-018 (артикул 08.06.000954) — это входное ЭМИ-устройство, разработанное для подавления электромагнитных помех, создаваемых частотным преобразователем мощностью до 18,5 кВт. Помехи возникают из-за высокочастотных переключений в инверторе и могут распространяться по питающей сети, нарушая работу чувствительного оборудования: датчиков, контроллеров, измерительных приборов или систем связи, установленных вблизи преобразователя. Фильтр включается в цепь питания перед преобразователем и снижает уровень кондуктивных помех до значений, соответствующих требованиям электромагнитной совместимости (ЭМС).

Ключевые параметры и их практический смысл

Модель рассчитана на работу с трехфазной сетью 380–400 В и преобразователями мощностью 18,5 кВт. Это типовое решение для промышленных приводов средней мощности: насосов, вентиляторов, конвейеров, компрессоров. Фильтр обеспечивает подавление помех как со стороны сети, так и со стороны преобразователя, что особенно важно при плотном монтаже оборудования в шкафах управления.

• Мощность 18,5 кВт — соответствует номиналу преобразователя. При выборе фильтра важно, чтобы его мощность совпадала с мощностью привода или была выше. Использование фильтра меньшей мощности приведет к перегрузке и выходу из строя.


• Напряжение 400 В — стандартное для промышленных трехфазных сетей. Фильтр совместим с преобразователями, работающими от 380 В, с учетом допустимых отклонений напряжения.


• Производитель ESQ — компоненты этого бренда ориентированы на применение в системах автоматизации и частотного регулирования, что гарантирует соответствие параметров заявленным характеристикам.

Конструктивные особенности и установка

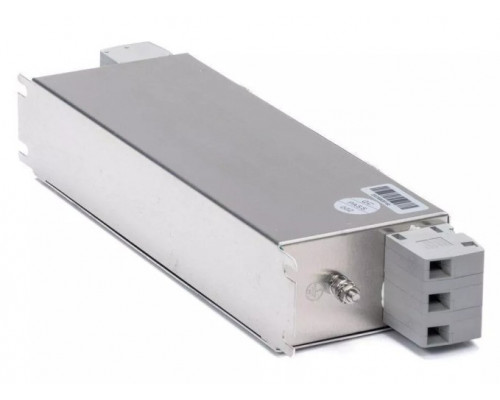

Фильтр выполнен в компактном корпусе с габаритами 310×85×50 мм и весом 5,5 кг. Такие размеры позволяют разместить его внутри электрошкафа рядом с преобразователем, не занимая много места. Устройство предназначено для монтажа на DIN-рейку или на панель — способ крепления зависит от конкретной модели и условий эксплуатации. При установке важно соблюдать минимальные расстояния до других компонентов для обеспечения естественного охлаждения, так как фильтр может нагреваться при работе на номинальной мощности.

Подключение выполняется силовыми проводами через клеммы. Для эффективного подавления помех необходимо обеспечить качественное заземление корпуса фильтра и экранирование кабелей между фильтром и преобразователем. Неправильное заземление или отсутствие экранирования снижает эффективность фильтрации.

На что обратить внимание при выборе

Модель RFI-SN-018 предназначена для работы с конкретным диапазоном мощностей. Если преобразователь имеет мощность менее 18,5 кВт, фильтр все равно может быть использован, но его эффективность не изменится. Если мощность привода превышает 18,5 кВт, необходима модель с большим номиналом. Также следует учитывать, что фильтр подавляет помехи, распространяющиеся по проводам питания, но не защищает от излучаемых помех, которые требуют экранирования корпуса и кабелей.

Для сложных систем с несколькими преобразователями может потребоваться отдельный фильтр на каждый привод или один фильтр на группу, но с запасом по току. В любом случае, перед установкой рекомендуется сверить номинальный ток преобразователя с током фильтра, указанным в документации.
