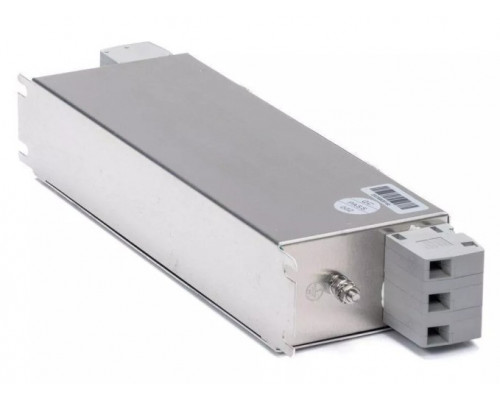

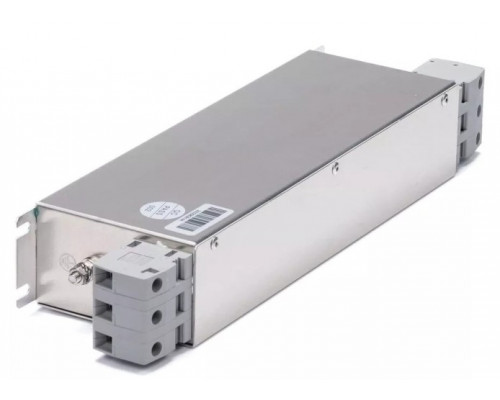

Фильтр ESQ RFI-SN-022 входной ЭМИ 22 кВт, 380В

Назначение и область применения

Фильтр ESQ RFI-SN-022 (артикул 08.06.000903) представляет собой входное электромагнитное помехоподавляющее устройство, разработанное для работы с частотными преобразователями мощностью до 22 кВт при напряжении 380–400 В. Основная задача фильтра — снижение уровня высокочастотных помех (ЭМИ), которые неизбежно возникают при работе преобразователя частоты и могут распространяться по питающей сети. Это особенно важно, если в одной электрической цепи или в непосредственной близости от преобразователя находятся чувствительные к помехам устройства: контроллеры, датчики, измерительные приборы, системы автоматики или другое промышленное оборудование. Фильтр предотвращает ложные срабатывания, сбои в передаче данных и преждевременный износ электроники.

Технические особенности и практическая ценность

Модель RFI-SN-022 рассчитана на номинальное напряжение 400 В и мощность нагрузки 22 кВт, что соответствует типовым промышленным приводам средней мощности. Фильтр монтируется на входе частотного преобразователя — между сетью и преобразователем. Это стандартное решение для подавления кондуктивных помех, распространяющихся по проводам питания. Устройство выполнено в компактном корпусе с габаритами 100×300×85 мм (ширина, высота, глубина) и массой 2 кг, что упрощает его установку в электрошкафу или на DIN-рейку при наличии соответствующего крепежа. Конструкция фильтра обеспечивает эффективное ослабление помех в широком диапазоне частот, что подтверждается соответствием стандартам электромагнитной совместимости (ЭМС).

Ключевые параметры для выбора

• Мощность 22 кВт и напряжение 400 В — фильтр предназначен для работы с преобразователями, рассчитанными на аналогичную или меньшую мощность. При выборе важно убедиться, что номинальный ток фильтра не ниже тока нагрузки преобразователя.


• Тип фильтра — входной ЭМИ — устройство устанавливается на стороне питания, а не на выходе преобразователя к двигателю. Это означает, что оно защищает сеть от помех, генерируемых преобразователем, но не влияет на помехи, возникающие в кабеле между преобразователем и двигателем (для их подавления требуются выходные дроссели или фильтры).


• Компактные размеры — при монтаже в шкафу необходимо предусмотреть свободное пространство для подключения кабелей и обеспечения воздушного зазора для охлаждения, так как фильтр может нагреваться при работе.


• Вес 2 кг — устройство не требует усиленного крепления, но при установке на DIN-рейку убедитесь, что рейка выдерживает нагрузку.

Ограничения и рекомендации по эксплуатации

Фильтр ESQ RFI-SN-022 не является универсальным решением для всех типов помех. Он эффективен для подавления симметричных и несимметричных кондуктивных помех в диапазоне частот, характерном для работы IGBT-транзисторов частотных преобразователей (обычно от 150 кГц до 30 МГц). Однако он не заменяет сетевые дроссели, которые снижают гармонические искажения тока, и не защищает от импульсных перенапряжений (для этого требуется отдельный сетевой фильтр или УЗИП). При выборе учитывайте, что фильтр должен быть установлен как можно ближе к преобразователю, а соединительные провода должны быть максимально короткими, чтобы не снижать эффективность подавления помех. Также важно соблюдать правильное заземление корпуса фильтра — это напрямую влияет на его работоспособность.

Совместимость и комплектация

Модель 08.06.000903 совместима с частотными преобразователями ESQ и других производителей, работающими от трехфазной сети 380–400 В и имеющими номинальную мощность до 22 кВт. В комплект поставки входит только сам фильтр. Клеммы для подключения, крепежные элементы и инструкция по монтажу должны уточняться у продавца или производителя. Перед установкой рекомендуется проверить сечение подключаемых проводов и тип клемм фильтра, чтобы обеспечить надежное соединение без перегрева.
