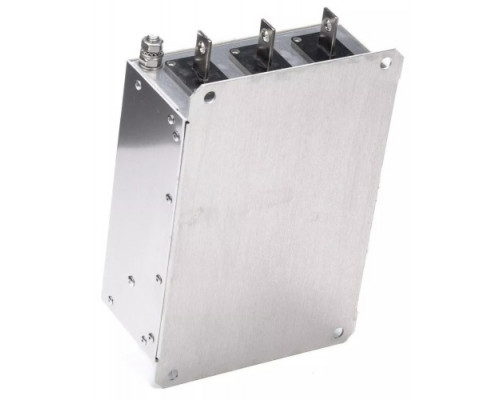

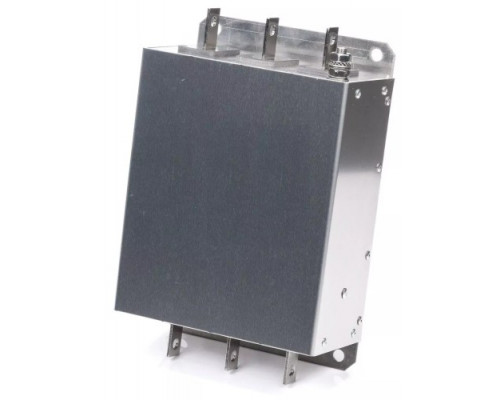

Фильтр ESQ RFI-SN-110 входной ЭМИ 110 кВт, 380 В

Назначение и область применения

Фильтр ESQ RFI-SN-110 представляет собой входное устройство электромагнитной совместимости (ЭМС), предназначенное для подавления кондуктивных помех, генерируемых частотным преобразователем мощностью до 110 кВт. Основная задача фильтра — не допустить проникновения высокочастотных помех от преобразователя частоты обратно в питающую сеть 380 В. Это особенно важно в условиях, когда к одной сети подключены чувствительные устройства: контроллеры, датчики, системы автоматики, измерительные приборы или оборудование связи. Без установки такого фильтра работа мощного преобразователя может вызывать сбои в электронике, ложные срабатывания защит и снижение срока службы соседнего оборудования.

Ключевые технические особенности

Модель RFI-SN-110 рассчитана на номинальное напряжение 400 В и мощность 110 кВт, что соответствует типовым промышленным сетям с трехфазным питанием. Фильтр устанавливается на входе преобразователя частоты, то есть между питающей сетью и самим частотником. Это стандартное решение для обеспечения соответствия оборудования требованиям по электромагнитной эмиссии.

Основные практические параметры:

• Рабочее напряжение 400 В: обеспечивает совместимость с большинством промышленных сетей 380-400 В, допуская стандартные отклонения напряжения.


• Мощность 110 кВт: фильтр рассчитан на работу с преобразователем частоты, номинальная мощность которого не превышает 110 кВт. Превышение этого значения может привести к перегрузке и выходу фильтра из строя.


• Входной тип: устанавливается на стороне питания, а не между преобразователем и двигателем. Это значит, что фильтр защищает сеть от помех, создаваемых преобразователем, но не влияет на помехи, которые могут распространяться по кабелю двигателя.

Конструктивные особенности и установка

Фильтр имеет компактные габариты (ширина 320 мм, высота 100 мм, глубина 205 мм) и массу 15,50 кг. Такие размеры позволяют разместить его в стандартных электрощитах или на DIN-рейке при наличии соответствующего крепежа. Вес указывает на наличие в конструкции ферромагнитных сердечников и конденсаторов, обеспечивающих подавление помех в широком диапазоне частот.

При монтаже важно учитывать:

• Фильтр должен быть установлен как можно ближе к входу преобразователя частоты, чтобы минимизировать длину незащищенных проводов, которые могут излучать помехи.


• Необходимо обеспечить надежное заземление корпуса фильтра — это критически важно для эффективного подавления синфазных помех.


• Кабели питания до и после фильтра рекомендуется прокладывать раздельно, чтобы избежать наводок.

Ограничения и важные замечания

Данная модель является именно входным фильтром ЭМС. Она не предназначена для защиты от токов короткого замыкания или перегрузок — эти функции должны выполнять автоматические выключатели и предохранители. Фильтр не заменяет устройство защитного отключения (УЗО) и не обеспечивает гальваническую развязку.

Эффективность подавления помех зависит от правильности монтажа, длины кабелей и типа нагрузки. Для максимального снижения помех на стороне двигателя может потребоваться дополнительный выходной дроссель или синус-фильтр, который устанавливается между преобразователем и двигателем. Входной фильтр решает задачу защиты сети, а не двигателя.

При выборе убедитесь, что номинальное напряжение и мощность вашего преобразователя частоты соответствуют параметрам фильтра. Использование фильтра с преобразователем меньшей мощности допустимо, но с большей — может привести к перегреву и повреждению.
