Назначение и область применения

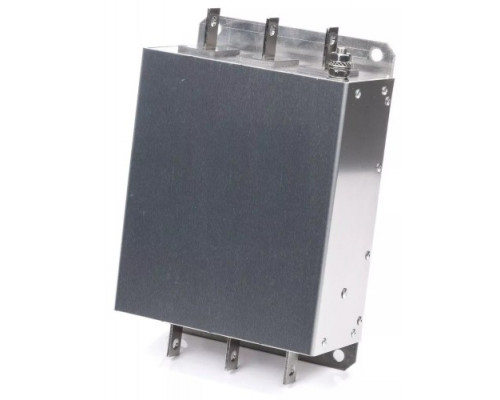

Фильтр ESQ RFI-SN-315 (артикул 08.06.000963) — это входное устройство электромагнитной совместимости, предназначенное для подавления высокочастотных помех, генерируемых мощным частотным преобразователем на 315 кВт. Основная задача фильтра — предотвратить распространение кондуктивных и излучаемых помех по питающей сети 380–400 В. Это критически важно, если вблизи преобразователя расположены чувствительные приборы: системы автоматики, контроллеры, датчики, измерительное оборудование или устройства связи. Без фильтра работа мощного привода может вызывать сбои в их функционировании, ложные срабатывания или снижение точности измерений.
Ключевые характеристики и их практический смысл
Модель рассчитана на номинальную мощность 315 кВт при напряжении 400 В. Это указывает на то, что фильтр предназначен для работы с частотными преобразователями аналогичной мощности в трехфазных сетях. Практически это означает, что устройство способно пропускать без потерь и перегрева токи, соответствующие данной нагрузке, одновременно подавляя помехи в широком диапазоне частот. Важно понимать, что фильтр устанавливается на входе преобразователя — между питающей сетью и самим приводом. Он не заменяет дроссель и не защищает от перенапряжений, а именно снижает уровень электромагнитных помех, делая работу привода «чище» для окружающего оборудования.
Сильные стороны и особенности конструкции

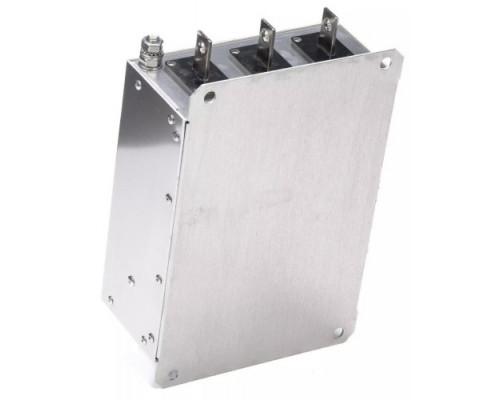

Фильтр ESQ RFI-SN-315 выполнен в компактном корпусе с габаритами 320×100×205 мм, что для устройства на 315 кВт является достаточно плотным исполнением. Вес 48,5 кг обусловлен использованием мощных ферромагнитных сердечников и конденсаторов, обеспечивающих эффективное подавление помех без существенного нагрева. Конструкция рассчитана на жесткие условия эксплуатации в промышленных шкафах управления. Ключевая особенность — это именно входной тип фильтра, то есть он ориентирован на защиту питающей сети от помех, создаваемых преобразователем, а не на защиту самого привода от сетевых искажений.
Что важно учесть при выборе и установке
При подборе фильтра необходимо убедиться, что номинальная мощность преобразователя не превышает 315 кВт, а напряжение сети соответствует 380–400 В. Фильтр не является универсальным — его параметры подобраны под конкретный диапазон рабочих токов и частот. Установка требует надежного заземления корпуса для отвода токов помех на землю. Из-за значительного веса (почти 50 кг) необходимо предусмотреть усиленное крепление в шкафу или на монтажной панели. Также стоит учитывать, что фильтр может иметь определенное падение напряжения на собственных элементах, хотя для данной модели оно минимально и не влияет на работу привода. Перед монтажом рекомендуется проверить совместимость разъемов и сечение подключаемых проводов с номинальным током фильтра.
Ограничения и условия эксплуатации
Фильтр ESQ RFI-SN-315 не предназначен для работы в цепях постоянного тока или в однофазных сетях. Он не обеспечивает защиту от импульсных перенапряжений (для этого требуется отдельный сетевой дроссель или фильтр перенапряжений). Эффективность подавления помех зависит от правильности монтажа: провода между фильтром и преобразователем должны быть максимально короткими, а заземляющий контур — низкоомным. В условиях высокой влажности или запыленности необходимо обеспечить степень защиты корпуса (IP), соответствующую месту установки. При эксплуатации в закрытом шкафу следует предусмотреть вентиляцию, так как при длительной работе на полной мощности возможен нагрев корпуса до 60–70 °C.
Характеристики
Габариты и вес
