Фильтр ESQ RFO-SN-015 выходной ЭМИ 15 кВт, 380В

Назначение и область применения

Фильтр ESQ RFO-SN-015 представляет собой выходное устройство электромагнитной совместимости (ЭМИ), предназначенное для подавления высокочастотных помех, генерируемых частотным преобразователем (инвертором) в процессе работы. Основная задача фильтра — снизить уровень электромагнитных излучений, которые возникают на выходе преобразователя из-за широтно-импульсной модуляции (ШИМ). Это особенно важно в условиях, когда рядом с приводом установлено чувствительное оборудование: датчики, контроллеры, системы связи или измерительные приборы. Без фильтра помехи могут вызывать сбои в их работе, ложные срабатывания или ухудшение точности измерений.

Модель RFO-SN-015 рассчитана на работу с преобразователями мощностью до 15 кВт при номинальном напряжении 400 В (трехфазная сеть 380 В). Фильтр устанавливается непосредственно между выходом частотного преобразователя и подключаемым электродвигателем. Он эффективно ослабляет как симметричные, так и несимметричные помехи в широком диапазоне частот, что подтверждается его конструкцией и параметрами.

Конструктивные особенности и практические возможности

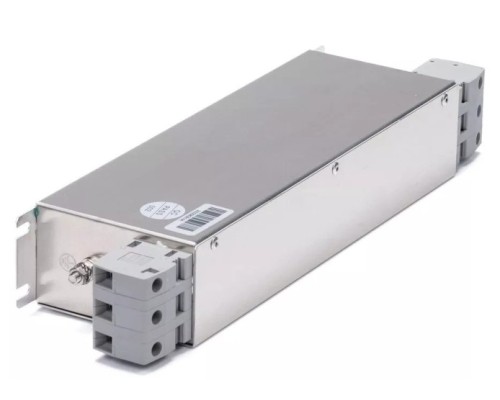

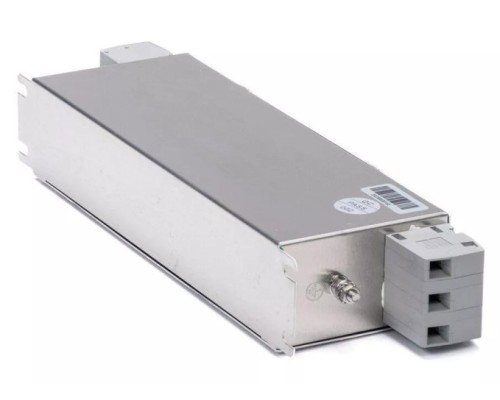

Фильтр выполнен в компактном корпусе с размерами 310x85x50 мм и весом 5,50 кг. Такие габариты позволяют разместить его в стандартных электрощитах или непосредственно рядом с преобразователем, не требуя выделенного пространства. Корпус обеспечивает достаточную степень защиты для установки внутри помещений с нормальными условиями эксплуатации.

Основные технические характеристики:

• Мощность 15 кВт — фильтр рассчитан на работу с преобразователями соответствующей мощности. При выборе важно учитывать, что фильтр должен соответствовать номинальной мощности привода, иначе возможен перегрев или недостаточное подавление помех.


• Напряжение 400 В — трехфазное исполнение для сетей 380/400 В. Фильтр поддерживает стандартное промышленное напряжение, что делает его совместимым с большинством частотных преобразователей общего назначения.


• Производитель ESQ — компоненты этого бренда ориентированы на промышленное применение и соответствуют требованиям электромагнитной совместимости.

Фильтр не требует дополнительного источника питания — он пассивный и подключается последовательно в цепь между преобразователем и двигателем. При монтаже важно соблюдать правильное подключение фаз и обеспечить надежное заземление корпуса фильтра для эффективного отвода помех.

Ограничения и важные нюансы при выборе

Фильтр RFO-SN-015 предназначен исключительно для установки на выходе частотного преобразователя. Он не заменяет входные сетевые фильтры или дроссели, которые используются для защиты самого преобразователя от помех со стороны питающей сети. Если требуется комплексное подавление помех, необходимо рассматривать установку фильтра как на входе, так и на выходе привода.

При выборе фильтра важно убедиться, что его номинальный ток соответствует току нагрузки преобразователя. Для модели на 15 кВт при 400 В ориентировочный номинальный ток составляет около 30 А, но точное значение зависит от конкретного режима работы двигателя. Фильтр не предназначен для работы с преобразователями, мощность которых превышает 15 кВт — это приведет к перегрузке и выходу из строя.

Также стоит учитывать, что фильтр эффективен для подавления помех в диапазоне от 150 кГц до 30 МГц (типичный диапазон ЭМИ-фильтров). Для низкочастотных помех (например, гармоник сети) он не предназначен — для этих целей используются сетевые дроссели или активные фильтры гармоник.

Практические рекомендации по эксплуатации

Для достижения максимального эффекта фильтр следует устанавливать как можно ближе к выходу частотного преобразователя — длина соединительных проводов между ними не должна превышать 0,5-1 метра. В противном случае помехи могут излучаться на участке кабеля до фильтра. Также рекомендуется использовать экранированный кабель между фильтром и двигателем, особенно при длине линии более 10 метров.

Фильтр не требует обслуживания в процессе эксплуатации, но при монтаже важно обеспечить достаточный воздушный зазор вокруг корпуса для естественного охлаждения. Установка в герметичном шкафу без вентиляции может привести к перегреву при длительной работе на максимальной нагрузке.

Данная модель подходит для применения в системах автоматизации, станкостроении, насосном и вентиляционном оборудовании, где требуется защита чувствительной электроники от помех, создаваемых частотным приводом.
