Назначение и область применения
Фильтр ESQ RFO-SN-280 представляет собой выходное устройство электромагнитной совместимости (ЭМИ), предназначенное для подавления высокочастотных помех, генерируемых частотным преобразователем мощностью до 280 кВт при напряжении 400 В. Основная задача фильтра — защитить чувствительное оборудование, расположенное в непосредственной близости от привода, от импульсных и радиочастотных помех, которые неизбежно возникают при работе широтно-импульсной модуляции (ШИМ) преобразователя частоты.
Модель RFO-SN-280 особенно актуальна в условиях плотного монтажа электрооборудования в шкафах управления, где силовые кабели частотника проходят рядом с линиями связи, датчиками, контроллерами или измерительными приборами. Без такого фильтра помехи могут вызывать сбои в работе автоматики, ложные срабатывания защит, ошибки передачи данных и ускоренный износ изоляции близлежащих устройств.
Конструктивные особенности и практическая реализация

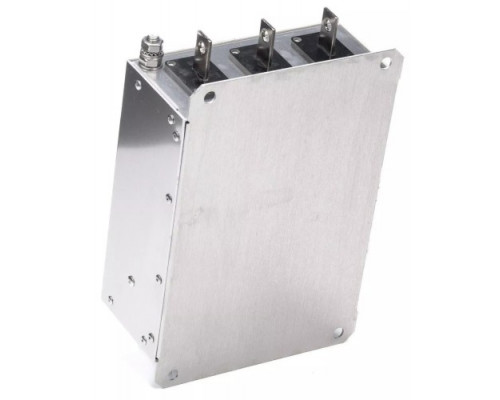

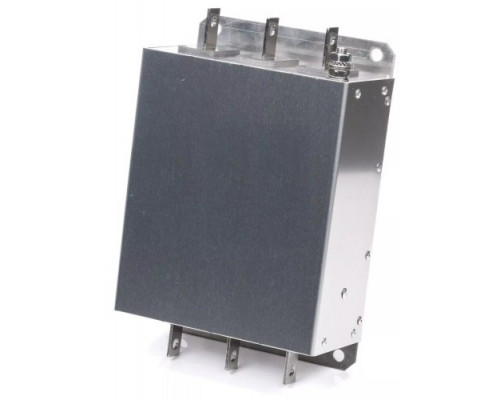

Фильтр выполнен в компактном корпусе с габаритами 320x100x205 мм и массой 15,5 кг. Такие размеры позволяют установить его в стандартный распределительный шкаф рядом с преобразователем частоты, не требуя отдельного монтажного пространства. Конструкция рассчитана на подключение к выходным фазам частотного преобразователя (U, V, W) перед силовым кабелем, идущим к двигателю.
Важно учитывать, что фильтр устанавливается последовательно в цепь между преобразователем и электродвигателем. Он не требует отдельного источника питания и не вносит значительных потерь энергии — его работа основана на пассивных элементах (дросселях и конденсаторах), которые подавляют высокочастотные составляющие тока и напряжения. При этом фильтр не влияет на работу самого привода, не снижает крутящий момент и не изменяет частотные характеристики управления.
Сильные стороны и ограничения
Ключевое преимущество модели RFO-SN-280 — способность работать с мощными приводами (до 280 кВт) при стандартном промышленном напряжении 380-400 В. Это делает её подходящим решением для насосных станций, вентиляционных установок, конвейерных линий, компрессорного оборудования и других объектов, где используются мощные асинхронные двигатели с частотным регулированием.
Среди ограничений стоит отметить, что фильтр предназначен исключительно для выходных цепей частотного преобразователя. Он не заменяет входные сетевые дроссели или фильтры ЭМИ на стороне питания — эти устройства решают разные задачи. Также фильтр рассчитан на работу в трёхфазных сетях с номинальным напряжением 400 В; его применение в сетях с другим напряжением или для однофазных приводов не предусмотрено.
На что обратить внимание при выборе
При подборе фильтра к конкретному частотному преобразователю необходимо убедиться, что номинальная мощность фильтра (280 кВт) соответствует или превышает мощность подключаемого привода. Использование фильтра с заниженной мощностью может привести к его перегреву и выходу из строя. Также следует проверить совместимость по току — фильтр должен выдерживать рабочий ток двигателя без перегрузки.
Важно помнить, что эффективность подавления помех зависит от правильного монтажа: силовые кабели между фильтром и преобразователем должны быть максимально короткими, а сам фильтр необходимо размещать как можно ближе к выходу частотника. Заземление корпуса фильтра должно быть выполнено с минимальным сопротивлением, чтобы обеспечить отвод высокочастотных наводок на землю.
Модель ESQ RFO-SN-280 не включает в комплект крепёжные элементы, кабельные наконечники или дополнительные аксессуары — все соединения выполняются стандартными средствами электромонтажа. Перед установкой рекомендуется ознакомиться с паспортом изделия для уточнения схемы подключения и требований к сечению подключаемых проводников.
Характеристики
Габариты и вес
