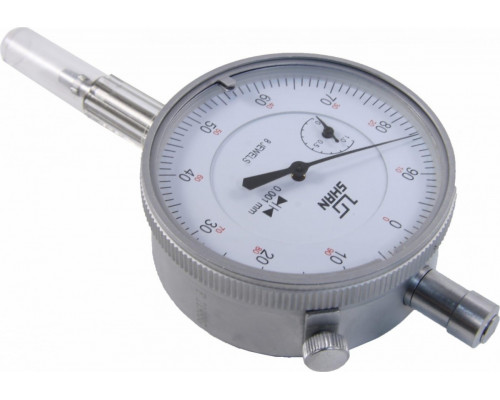

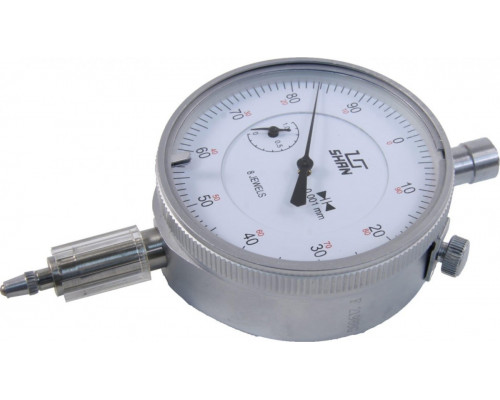

Индикатор часового типа SHAN ИЧ 0-1 мм, 0,001 мм, без ушка, 123769

Точный контроль малых перемещений: индикатор SHAN ИЧ 0-1 мм

Индикатор часового типа SHAN ИЧ 0-1 0,001 без ушка 123769 — это измерительный инструмент, предназначенный для высокоточного контроля линейных размеров в диапазоне до 1 мм. Модель ориентирована на задачи, где требуется фиксация отклонений с разрешением 0,001 мм (1 мкм), что соответствует одному делению круговой шкалы. Отсутствие ушка на корпусе упрощает установку в стандартные стойки и магнитные штативы с посадочным диаметром 8 мм, делая инструмент универсальным для лабораторных и производственных измерений.

Область применения и практические задачи

Индикатор используется для контроля геометрических параметров деталей: измерения биения цилиндрических поверхностей, проверки отклонений от плоскостности, параллельности и соосности. Благодаря цене деления 0,001 мм он подходит для тонких операций — например, оценки износа направляющих, настройки зазоров в прецизионных узлах или контроля точности позиционирования. Диапазон 0-1 мм ограничивает применение только малыми перемещениями, что важно учитывать при выборе: для замеров с ходом более 1 мм потребуется модель с большим диапазоном.

Конструктивные особенности и удобство работы

Корпус индикатора выполнен с хромированным покрытием, устойчивым к коррозии и механическим повреждениям. Поворотный ободок позволяет выставить стрелку на ноль в любой точке диапазона — это упрощает относительные измерения, когда нужно обнулить показания перед контролем отклонений. Два регулируемых указателя на ободке служат для визуальной фиксации верхнего и нижнего пределов допуска: при настройке на нужные значения оператор сразу видит, выходит ли результат за границы. Стопорный винт фиксирует измерительный стержень, что удобно при настройке или транспортировке.

Технические нюансы и совместимость

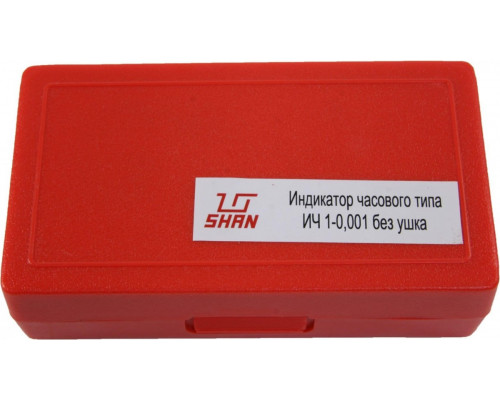

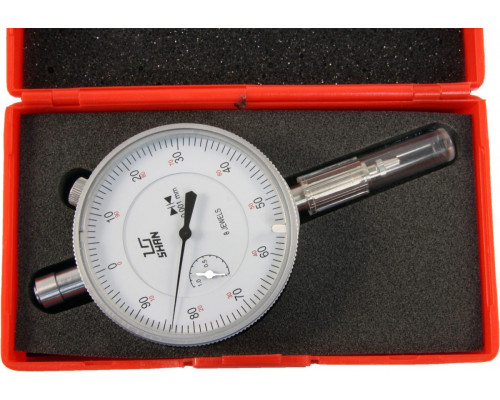

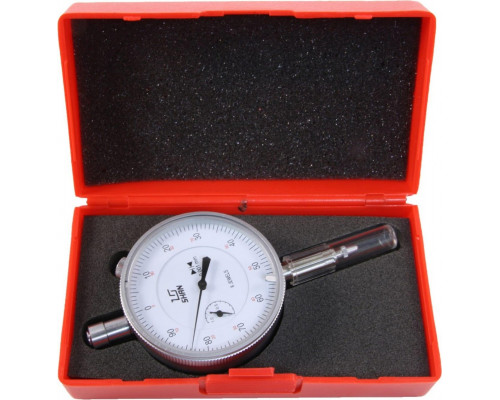

Зажимная гильза диаметром 8 мм соответствует стандартным посадочным местам большинства измерительных стоек и штативов. Резьба крепления наконечника — М 2,5 х 0,45 мм, что типично для индикаторов этого класса; при необходимости наконечник можно заменить на другой с аналогичной резьбой. Инструмент поставляется в пластиковом футляре для защиты от пыли и ударов. Вес 0,26 кг и габариты (70x60x130 мм) делают его компактным для хранения и переноски. Обратите внимание: модель не имеет ушка, поэтому для крепления на кронштейны с фиксацией за ушко потребуется переходник или выбор другой версии.

Ограничения и важные моменты при выборе

Диапазон измерения 0-1 мм накладывает ограничение на максимальное перемещение измерительного стержня — превышение может привести к поломке механизма. Цена деления 0,001 мм требует стабильного крепления и минимальных вибраций: для точных замеров рекомендуется использовать жесткие стойки и избегать резких движений. Индикатор предназначен для относительных и абсолютных измерений, но при абсолютном методе необходимо учитывать погрешность, свойственную механическим индикаторам данного класса. Перед работой проверяйте легкость хода стержня и отсутствие люфта — это влияет на достоверность показаний.
