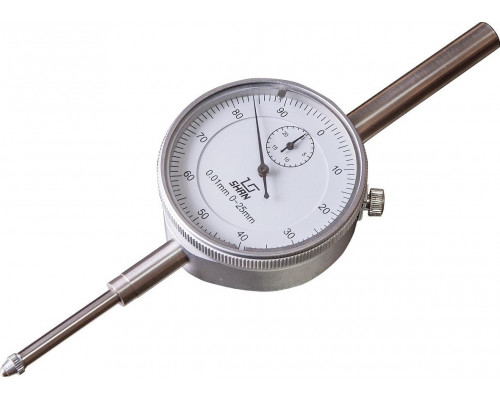

Индикатор часового типа SHAN ИЧ 0-25 мм, 0,01 мм, с ушком, 123779

Назначение и принцип работы

Индикатор часового типа SHAN ИЧ 0-25 0,01 с ушком 123779 — это прецизионный измерительный инструмент, предназначенный для контроля линейных размеров, отклонений формы и взаимного расположения поверхностей. Модель работает как при абсолютных замерах (сравнение с эталоном), так и при относительных измерениях (определение разницы между фактическим и заданным значением). Благодаря диапазону 0–25 мм и цене деления 0,01 мм, инструмент подходит для задач, где требуется высокая точность: проверка биения валов, контроль параллельности плоскостей, оценка износа деталей в машиностроении, металлообработке и ремонтных работах.

Ключевые особенности конструкции

Корпус индикатора выполнен из хромированного металла, что обеспечивает устойчивость к коррозии и механическим повреждениям в условиях цеха или мастерской. Зажимная гильза диаметром 8 мм позволяет устанавливать инструмент в стандартные стойки, штативы или приспособления. Наличие ушка на корпусе расширяет возможности крепления — его можно фиксировать на кронштейнах или в специальных держателях, что особенно удобно при настройке на станке или измерительном стенде.

Поворотный ободок с двумя регулируемыми указателями допуска упрощает визуальный контроль: выставляете верхнюю и нижнюю границы допуска и сразу видите, выходит ли измеряемое значение за пределы. Стопорный винт фиксирует измерительный стержень в нужном положении, что полезно при настройке на ноль или при транспортировке. Резьба крепления наконечника М2,5х0,45 мм стандартна для большинства сменных щупов и насадок.

Практические возможности и ограничения

Индикатор позволяет измерять как наружные, так и внутренние размеры с точностью до сотых долей миллиметра. Например, с его помощью можно оценить радиальное биение цилиндрической детали относительно оси вращения или проверить параллельность двух поверхностей. Однако важно учитывать, что диапазон измерения ограничен 25 мм — это подходит для деталей среднего размера, но не для крупногабаритных заготовок. Цена деления 0,01 мм обеспечивает достаточную точность для большинства задач ремонта и контроля качества, но не рассчитана на лабораторные измерения с микронной погрешностью.

При выборе стоит обратить внимание на состояние измерительного наконечника и плавность хода стержня — они влияют на достоверность результатов. Инструмент поставляется в пластиковом футляре, что защищает его от пыли и ударов при хранении. Для работы потребуется стойка или магнитная подставка (приобретаются отдельно), так как индикатор не имеет собственного основания.

Комплектация и габариты

В комплект входит сам индикатор и пластиковый кейс для хранения. Размеры упаковки: 95 мм (ширина) х 60 мм (высота) х 215 мм (глубина), вес — 0,46 кг. Компактные габариты делают инструмент удобным для переноски и использования в ограниченном пространстве. Дополнительные аксессуары, такие как сменные наконечники или удлинители, в комплект не входят и подбираются отдельно под конкретные измерительные задачи.
