Назначение и область применения

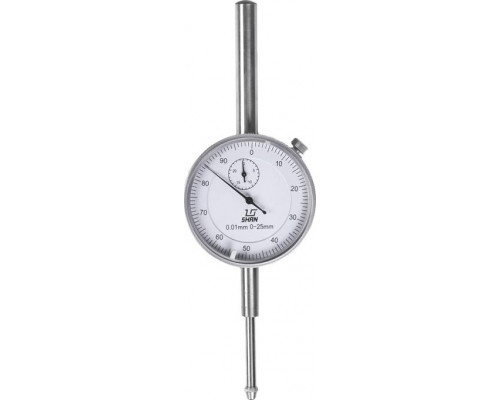

Индикатор часового типа SHAN ИЧ 0-25 0,01 без ушка (арт. 123778) — это измерительный инструмент для контроля линейных размеров с точностью до сотых долей миллиметра. Модель предназначена для работы в условиях механических цехов, ремонтных мастерских и лабораторий, где требуется высокая точность при проверке деталей, узлов или готовых изделий. Индикатор позволяет измерять как абсолютные значения (например, толщину или высоту), так и относительные отклонения (например, биение вала или износ поверхности).
Диапазон измерения от 0 до 25 мм охватывает большинство типовых задач по контролю размеров в машиностроении и металлообработке. Цена деления 0,01 мм обеспечивает достаточную точность для проверки допусков в пределах 6-7 квалитета, что делает инструмент пригодным для финишного контроля и настройки оборудования.
Конструктивные особенности и практические возможности
Корпус индикатора выполнен из хромированной стали, что повышает устойчивость к коррозии и механическим повреждениям. Зажимная гильза диаметром 8 мм соответствует стандартным посадочным местам большинства штативов, стоек и приспособлений, что упрощает установку инструмента в измерительные системы.
Поворотный ободок позволяет быстро устанавливать шкалу на ноль в любом положении измерительного стержня — это удобно при относительных измерениях, когда требуется обнулить показания перед началом контроля. Стопорный винт фиксирует ободок, предотвращая случайное смещение нулевой отметки во время работы.
Модель поставляется без ушка (отверстия для крепления на кронштейне), что означает её фиксацию исключительно через зажимную гильзу. Это следует учитывать при выборе оснастки: для установки потребуется держатель с цанговым или винтовым зажимом под 8 мм.
Ограничения и рекомендации по эксплуатации
Индикатор не предназначен для измерения в условиях сильных вибраций, загрязнений или высокой влажности без дополнительной защиты. При работе с деталями, имеющими острые кромки или твёрдые включения, рекомендуется использовать наконечники с твёрдосплавными вставками (не входят в комплект), чтобы избежать износа измерительного стержня.
Диапазон 0-25 мм накладывает ограничение на максимальный ход стержня: превышение этого предела может привести к поломке механизма. При измерении крупных деталей (свыше 25 мм) индикатор используется только для контроля отклонений относительно эталона, а не для прямых замеров.
Комплектация и хранение
Индикатор поставляется в пластиковом футляре с габаритами 95×60×220 мм, что обеспечивает защиту от пыли и ударов при транспортировке. Вес инструмента — 0,39 кг, что делает его удобным для переноски и использования в полевых условиях при наличии подходящей оснастки.
При выборе модели важно учитывать, что индикатор не оснащён дополнительными принадлежностями (например, удлинителями или сменными наконечниками), поэтому для специфических задач их потребуется приобретать отдельно.
Характеристики
Габариты и вес
