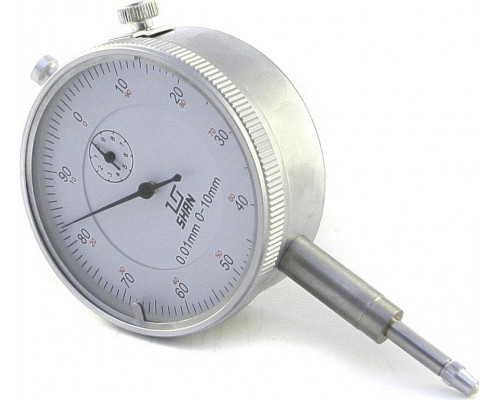

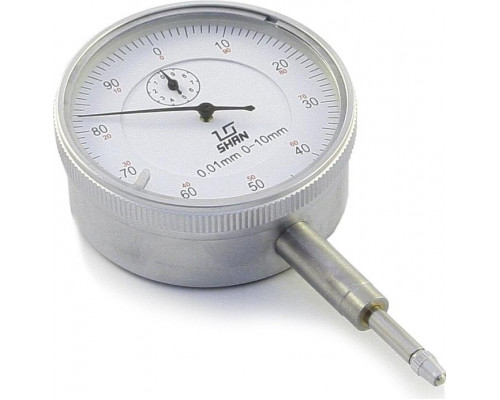

Индикатор часового типа SHAN ИЧ 0–10 мм, 0,01 мм, без ушка, 123776

Назначение и принцип работы

Индикатор часового типа SHAN ИЧ 0-10 0,01 без ушка 123776 — это прецизионный измерительный инструмент для контроля линейных размеров, отклонений формы и взаимного расположения поверхностей. Модель работает как по абсолютной шкале (прямое измерение), так и в режиме относительных измерений (сравнение с эталоном). Основное применение — проверка биения валов, контроль параллельности плоскостей, оценка износа деталей в машиностроении, металлообработке и ремонтных работах.

Ключевые параметры и их практический смысл

Диапазон измерения 0-10 мм охватывает большинство типовых задач: от контроля зазоров до проверки несоосности. Цена деления круговой шкалы 0,01 мм обеспечивает достаточную точность для серийного производства и ремонта — позволяет фиксировать отклонения до сотых долей миллиметра. Вариация показаний 0 мм означает, что при повторных измерениях одной и той же детали индикатор не даёт разброса значений, что критично для достоверности результатов.

Конструктивные особенности

Корпус из хромированного металла устойчив к коррозии и механическим повреждениям, что продлевает срок службы в условиях цеха. Зажимная гильза диаметром 8 мм — стандартный посадочный размер, совместимый с большинством штативов, магнитных стоек и измерительных приборов. Резьба крепления наконечника М 2,5 х 0,45 мм унифицирована, что позволяет заменять изношенные или устанавливать удлинённые наконечники для труднодоступных мест.

Поворотный ободок с двумя регулируемыми указателями допуска упрощает визуальный контроль: выставляете границы поля допуска и сразу видите, выходит ли измеряемое значение за пределы. Стопорный винт фиксирует измерительный стержень в нужном положении — удобно при настройке на ноль или при транспортировке.

Что важно знать при выборе

Модель поставляется без ушка — это означает, что на корпусе нет дополнительного отверстия для крепления к стойке, фиксация возможна только через зажимную гильзу. Убедитесь, что ваша оснастка поддерживает такой тип крепления. Индикатор укомплектован пластиковым футляром для хранения, но в комплекте нет сменных наконечников или ключа для их замены — при необходимости их приобретают отдельно.

Для точных измерений важно, чтобы измерительный стержень двигался свободно, без заеданий, а ободок с указателями допуска не смещался самопроизвольно. Перед началом работы рекомендуется проверить плавность хода и надёжность фиксации стопорного винта. Индикатор подходит для контроля биения цилиндрических деталей, но не предназначен для динамических измерений при вращении шпинделя — только для статической или медленной проверки.
