Измерение линейных размеров с высокой точностью

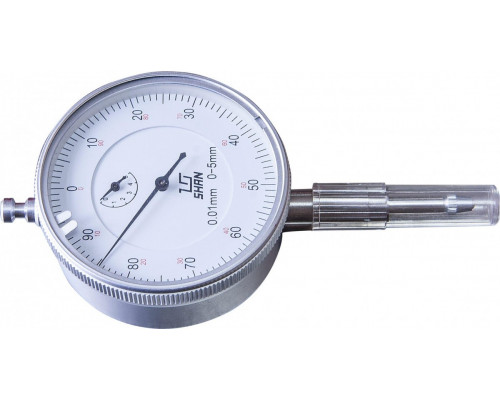

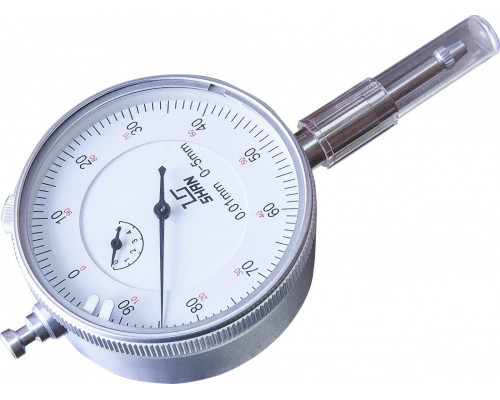

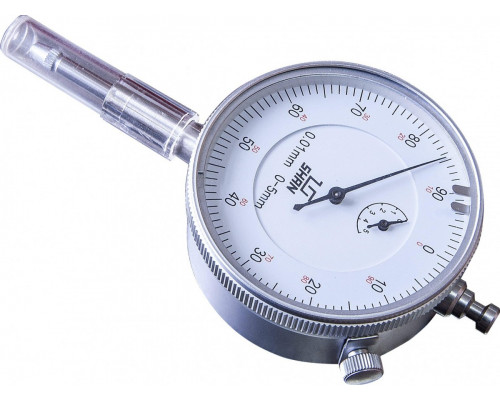

Индикатор часового типа SHAN ИЧ 0-5 0,01 без ушка 123774 — это измерительный инструмент для контактного контроля линейных размеров, отклонений формы и взаимного расположения поверхностей. Модель с диапазоном измерения 0-5 мм и ценой деления 0,01 мм подходит для задач, где требуется фиксация малых перемещений: проверка биения валов, контроль параллельности плоскостей, настройка станочного оборудования или оценка износа деталей. Отсутствие ушка упрощает установку инструмента в стойки или магнитные штативы с гладким посадочным отверстием.
Конструктивные особенности и практические возможности
Корпус индикатора выполнен с хромированным покрытием, устойчивым к коррозии и механическим повреждениям. Зажимная гильза диаметром 8 мм обеспечивает совместимость с большинством стандартных оснасток. Поворотный ободок позволяет выставить стрелку на ноль в любом положении измерительного стержня, что важно при относительных измерениях (сравнение с эталоном). Два регулируемых указателя допуска на ободке дают возможность визуально контролировать выход измеряемого параметра за заданные границы без постоянного считывания показаний со шкалы. Стопорный винт фиксирует измерительный стержень в выбранном положении, что удобно при настройке или транспортировке.
Технические параметры и их практический смысл
Цена деления круговой шкалы 0,01 мм означает, что одно деление соответствует перемещению измерительного стержня на 10 микрометров. Это позволяет фиксировать отклонения, невидимые невооружённым глазом, например, овальность шеек валов или люфт в подшипниковых узлах. Диапазон измерения 0-5 мм охватывает большинство типовых контрольных операций в механической обработке и ремонте. Вариация показаний указана как 0 мм — это означает, что при повторных измерениях одной и той же детали в одинаковых условиях инструмент выдаёт стабильный результат без разброса значений, что критично для точной настройки оборудования.
Комплектация и ограничения

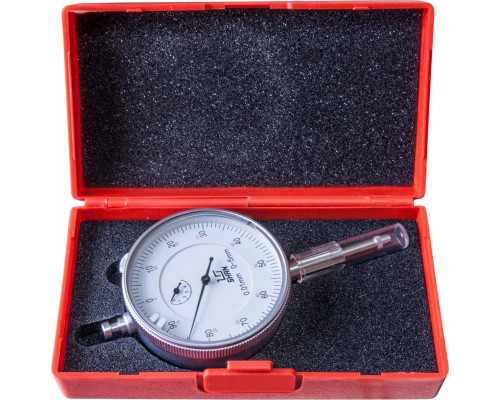

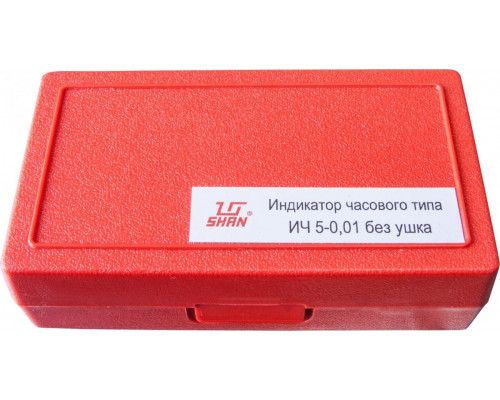

Индикатор поставляется в пластиковом футляре, защищающем механизм от пыли и ударов при хранении. Резьба крепления наконечника — М2,5 х 0,45 мм, что соответствует стандарту для сменных измерительных наконечников (плоских, шариковых, ножевых), расширяющих область применения. При выборе учитывайте, что модель не имеет ушка, поэтому для крепления в стойку или штатив потребуется гильзовый зажим диаметром 8 мм. Инструмент предназначен для работы в условиях, где температура и влажность не выходят за пределы, указанные в паспорте (стандартные цеховые условия). Вес 0,25 кг и компактные габариты (70×60×130 мм в футляре) делают его удобным для переноски и использования на разных рабочих местах.
Характеристики
Габариты и вес
