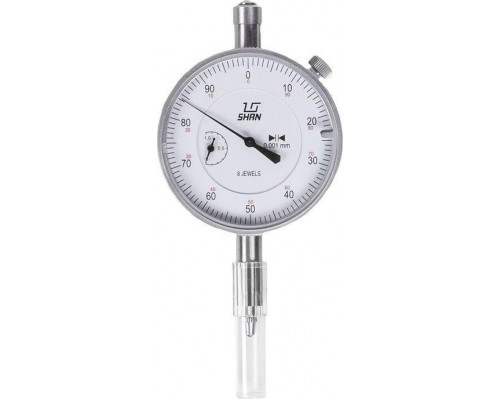

Индикатор часового типа SHAN ИЧ 0-1 мм, 0,01 мм, без ушка 449552

Назначение и область применения

Индикатор часового типа SHAN ИЧ 0 - 1 0,01 без ушка 449552 — это измерительный инструмент, предназначенный для линейных измерений малых перемещений и контроля отклонений геометрических параметров деталей. Модель с диапазоном 0–1 мм и ценой деления 0,01 мм подходит для задач, где требуется высокая точность при работе с небольшими размерами. Основные сферы использования: проверка биения вращающихся деталей (зубчатых колес, шкивов, шпинделей), контроль плоскостности, параллельности и соосности поверхностей, а также выявление отклонений размеров при серийном производстве. Индикатор применяется совместно со стойками, штативами или магнитными державками, обеспечивающими жесткое крепление.

Ключевые особенности модели

Данная модификация отличается отсутствием ушка для крепления — это означает, что фиксация инструмента возможна только через посадочное отверстие в корпусе (стандартный диаметр 8 мм). Такая конструкция обеспечивает более надежное и стабильное позиционирование при стационарной установке, но требует использования соответствующего крепежного оборудования. Погрешность ±5 мкм (0,005 мм) при цене деления 0,01 мм гарантирует достаточную точность для большинства контрольных операций в машиностроении, металлообработке и ремонтных работах. Механизм индикатора выполнен по классической схеме с зубчатой передачей, что обеспечивает плавный ход измерительного стержня и четкую фиксацию показаний.

Практические возможности и ограничения

Диапазон измерений от 0 до 1 мм накладывает естественные ограничения: модель подходит для контроля деталей с малыми допусками и незначительными отклонениями. Например, с ее помощью можно проверять биение валов диаметром до 50–100 мм (при условии, что радиальное отклонение не превышает 1 мм), а также контролировать точность установки заготовок в станках. Важно учитывать, что индикатор не предназначен для измерения абсолютных размеров — его основная функция заключается в сравнении с эталоном или выявлении отклонений от заданного положения. При работе с инструментом необходимо обеспечить перпендикулярность измерительного стержня к поверхности детали, иначе показания будут искажены.

Конструктивные особенности и эксплуатация

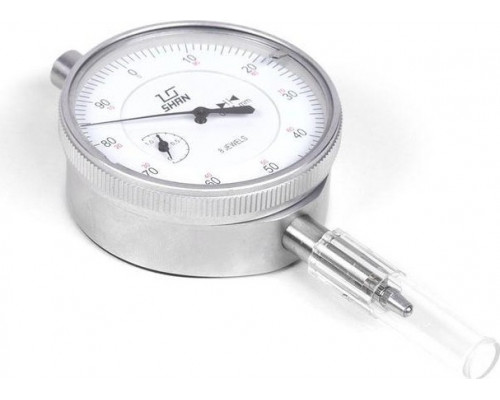

Корпус индикатора выполнен из металла, что обеспечивает механическую прочность и защиту внутреннего механизма от повреждений. Циферблат имеет четкую шкалу с ценой деления 0,01 мм, что позволяет оперативно снимать показания без дополнительных вычислений. Измерительный стержень перемещается с возвратно-поступательным ходом, а его подпружиненный механизм обеспечивает постоянный контакт с деталью. При выборе данной модели стоит обратить внимание на совместимость с имеющимся крепежным оборудованием — отсутствие ушка требует использования державок с фиксацией за корпус. Также важно помнить, что индикатор чувствителен к ударам и загрязнениям, поэтому после работы его следует очищать и хранить в сухом месте.

Упаковка и габариты

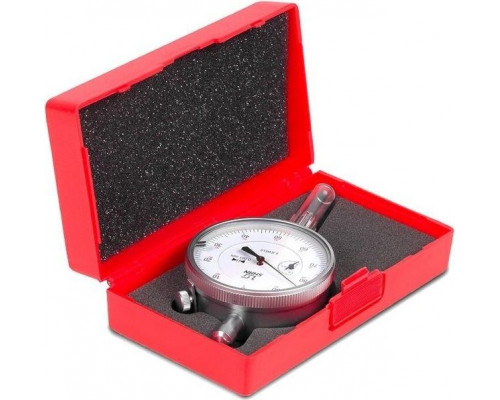

Инструмент поставляется в компактной упаковке размерами 60×50×120 мм, общий вес составляет 0,10 кг. Такие габариты делают модель удобной для транспортировки и хранения в стандартных инструментальных ящиках. Несмотря на малый вес, корпус обеспечивает достаточную жесткость для точных измерений при условии надежного крепления.
