Индикатор часового типа SHAN ИЧ 0-100 0,01 мм с ушком 123783

Назначение и сфера применения

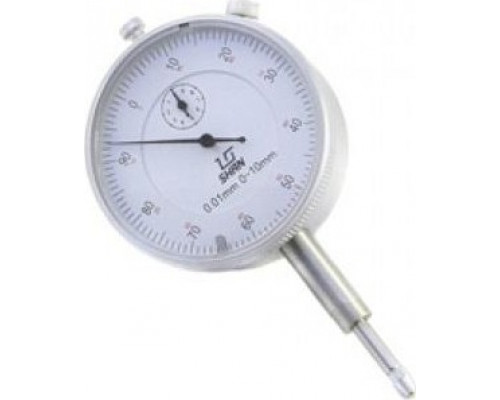

Индикатор часового типа SHAN ИЧ 0-100 0,01 с ушком 123783 — это прецизионный измерительный инструмент, предназначенный для контроля линейных размеров, проверки отклонений формы деталей (овальность, конусность, биение) и оценки взаимного расположения поверхностей. Модель с диапазоном измерения до 100 мм и ценой деления 0,01 мм относится к категории точных механических индикаторов средней точности, что делает её универсальным решением для машиностроения, металлообработки, ремонтных мастерских и лабораторий. Благодаря большому ходу измерительного стержня (100 мм) инструмент подходит для измерения крупногабаритных деталей, глубоких отверстий или длинных валов, где стандартные индикаторы с ходом 10–50 мм неэффективны.

Конструктивные особенности и практические возможности

Корпус индикатора выполнен из хромированной стали, что обеспечивает устойчивость к коррозии, механическим повреждениям и загрязнениям в условиях цеха. Зажимная гильза диаметром 8 мм соответствует стандартному посадочному размеру для большинства штативов, стоек и магнитных державок, что упрощает установку инструмента. Наличие ушка (проушины) позволяет закреплять индикатор на кронштейнах или подвесах, если требуется фиксация в нестандартном положении.

Ободок оснащён двумя регулируемыми указателями допуска — это позволяет визуально контролировать выход измеряемого параметра за пределы заданного поля допуска без постоянного считывания показаний с круговой шкалы. Стопорный винт фиксирует измерительный стержень в определённом положении, что удобно при настройке нуля или при транспортировке инструмента.

Метрологические характеристики и ограничения

Цена деления круговой шкалы составляет 0,01 мм (10 мкм), что даёт возможность регистрировать отклонения до сотых долей миллиметра. Диапазон измерения от 0 до 100 мм — это полный ход измерительного стержня, однако на практике точность измерений зависит от класса точности индикатора (в характеристиках не указан, но для моделей SHAN обычно соответствует 1-му или 2-му классу по ГОСТ 577). Важно учитывать, что при измерении на всём диапазоне 100 мм погрешность может нарастать, поэтому для критичных замеров рекомендуется использовать индикатор в средней части шкалы.

Инструмент работает только при контактном методе измерения — он требует физического касания измерительным наконечником поверхности детали. Для абсолютных измерений необходима настройка нуля по эталону (например, концевые меры длины или калиброванная плита). Относительные измерения (сравнение с образцом) выполняются быстрее, но требуют стабильного закрепления индикатора и детали.

Что важно при выборе и эксплуатации

• Совместимость с оснасткой: гильза 8 мм подходит к большинству универсальных стоек, но для работы в автоматизированных системах или на координатно-измерительных машинах может потребоваться переходник.


• Условия эксплуатации: механический индикатор чувствителен к ударам, вибрации и резким перепадам температуры. Для длительного хранения и транспортировки используйте штатный футляр (в комплектацию не входит, но рекомендуется приобрести отдельно).


• Обслуживание: периодически проверяйте плавность хода стержня и отсутствие люфта. При загрязнении промывайте механизм специальными составами для точной механики.


• Ограничения по точности: для измерений с допуском менее 0,02 мм предпочтительнее использовать индикаторы с ценой деления 0,001 мм (микронные) или электронные модели. Данный индикатор оптимален для контроля деталей с допусками от 0,02 до 0,1 мм.

Упаковка и габариты

Индикатор поставляется в картонной коробке с габаритами 120×60×470 мм и весом 1,17 кг. Такие размеры обусловлены длинным измерительным стержнем и защитным кожухом. При размещении на рабочем месте учитывайте, что для полного хода стержня требуется свободное пространство не менее 120 мм от корпуса до измеряемой поверхности.
