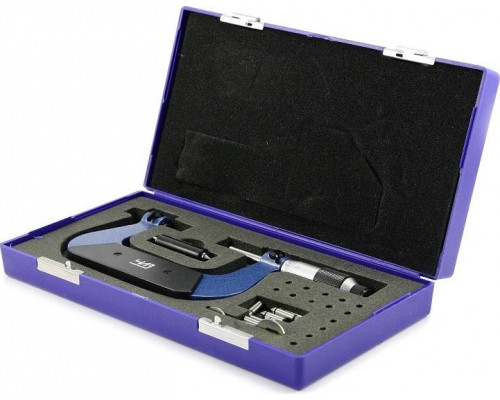

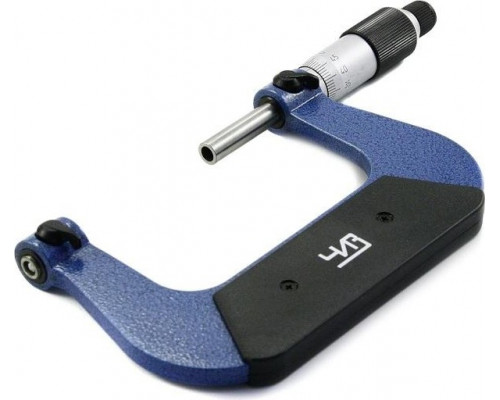

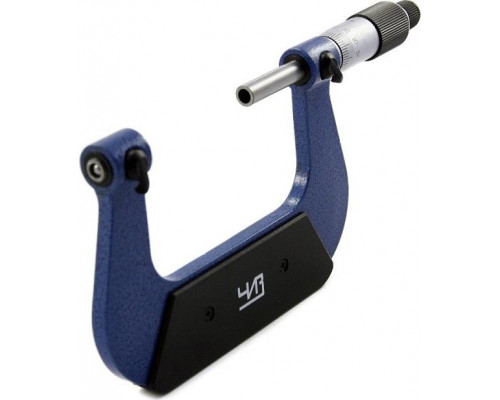

Микрометр ЧИЗ со вставками МВМ-100 0.01 мм

Микрометр со вставками МВМ-100 0.01 ЧИЗ 45754: особенности и применение

Микрометр ЧИЗ МВМ-100 с ценой деления 0.01 мм представляет собой измерительный инструмент, оснащенный сменными вставками для выполнения замеров в труднодоступных местах. Модель 45754 предназначена для точного определения толщины стенок, глубины пазов, расстояний между выступами и других параметров, где стандартная пятка микрометра не позволяет получить корректный результат. Инструмент выпускается Челябинским инструментальным заводом (ЧИЗ), что гарантирует соответствие метрологическим стандартам и стабильность показаний при регулярной эксплуатации.

Конструкция и принцип работы

В основе модели лежит классический микрометрический механизм с шагом резьбы 0.5 мм и барабаном, разделенным на 50 делений. Каждое деление соответствует перемещению измерительной поверхности на 0.01 мм. Особенность данной модификации — наличие сменных вставок, которые фиксируются на пятке и шпинделе. Вставки могут иметь различную форму (например, ножевидные, шаровые, усеченные), что расширяет возможности инструмента для измерения элементов сложной геометрии: канавок, резьбовых впадин, зубчатых колес, листовых материалов с неровной поверхностью.

Измерительные поверхности вставок выполнены из твердосплавного материала, что обеспечивает высокую износостойкость при контакте с твердыми и абразивными поверхностями. Трещотка на барабане позволяет дозировать измерительное усилие, исключая деформацию детали или инструмента. Корпус микрометра имеет теплоизолирующие накладки, снижающие влияние тепла рук оператора на точность показаний.

Практические возможности и ограничения

Основное назначение МВМ-100 — измерение деталей с недоступными для стандартного микрометра участками. Например, с его помощью можно замерить толщину стенки трубки малого диаметра, глубину узкого паза или расстояние между двумя параллельными плоскостями, если доступ к ним ограничен. Диапазон измерений составляет от 0 до 100 мм, что охватывает большинство типовых задач в машиностроении, ремонте и контроле качества.

Однако важно учитывать, что точность измерений напрямую зависит от правильного подбора и фиксации вставок. Перед началом работы необходимо проверить отсутствие люфта в местах крепления вставок, а также выполнить установку на ноль по эталонной мере (концевой мере длины), которая не входит в комплект поставки. Инструмент требует бережного хранения в футляре для предотвращения повреждения измерительных поверхностей и потери калибровки.

На что обратить внимание при выборе

При работе с данной моделью следует учитывать, что сменные вставки имеют собственный допуск изготовления, который суммируется с погрешностью микрометрической головки. Для высокоточных измерений (например, в лабораторных условиях) рекомендуется использовать инструмент с классом точности не ниже 1, что подтверждается паспортом завода-изготовителя. Также стоит проверить комплектацию: в базовом наборе обычно присутствует одна пара вставок определенной формы, а дополнительные наборы приобретаются отдельно в зависимости от решаемых задач.

Модель 45754 не предназначена для измерения мягких материалов (пластик, резина) без специальных насадок, так как измерительное усилие может оставить вмятины. Для таких случаев потребуется микрометр с регулируемым усилием или сменными вставками с увеличенной площадью контакта. Регулярная поверка инструмента (не реже одного раза в год) обязательна для поддержания заявленной точности в производственных условиях.
