Микрометр SHAN МК-50 0,01 мм 123739

Назначение и конструкция

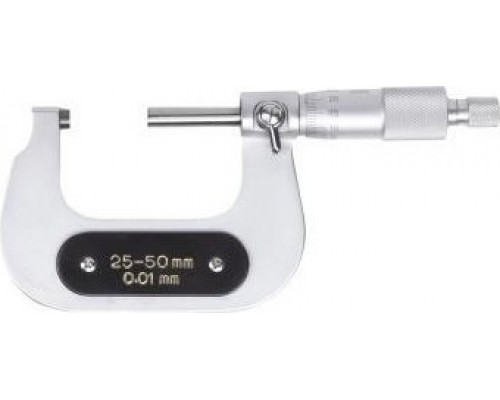

Микрометр SHAN МК-50 0.01 (модель 123739) представляет собой ручной измерительный инструмент для определения наружных линейных размеров деталей с высокой точностью. Принцип работы основан на охвате измеряемой поверхности между двумя контактными элементами — неподвижной пяткой и подвижным микровинтом. Перемещение винта преобразуется в показания на шкалах, что позволяет фиксировать размер с дискретностью 0.01 мм. Инструмент предназначен для единичных и серийных измерений в условиях мастерских, производственных цехов и контрольных участков, где требуется стабильный результат без использования электроники.

Диапазон измерений и практические возможности

Модель рассчитана на работу с деталями толщиной от 25 до 50 мм. Нижняя граница в 25 мм означает, что микрометр не может измерить объекты тоньше этого значения — для меньших размеров потребуется инструмент с другим диапазоном (например, 0–25 мм). Верхняя граница 50 мм охватывает широкий спектр типовых задач: контроль валов, втулок, осей, фрез, калибров и других цилиндрических или плоских элементов. При выборе важно учитывать, что микрометр измеряет только наружные размеры и не подходит для внутренних поверхностей, глубин или ступенчатых деталей сложной формы.

Точность и цена деления

Цена деления 0.01 мм (10 микрон) позволяет фиксировать размер с шагом в одну сотую миллиметра. Это стандартная точность для универсальных механических микрометров, достаточная для большинства машиностроительных операций: подгонки посадок, проверки допусков, контроля износа. Заявленная погрешность ±4 мкм (±0.004 мм) означает, что реальный размер детали может отличаться от показаний инструмента не более чем на 4 микрона в любую сторону. Такая точность достигается при соблюдении условий эксплуатации: температуре около 20°C, чистоте измерительных поверхностей и правильном усилии контакта. Для обеспечения повторяемости результатов рекомендуется использовать фрикционную трещотку (при наличии) для стандартизации нажима.

Особенности эксплуатации и ограничения

Микрометр SHAN МК-50 0.01 поставляется в индивидуальной упаковке (габариты 600×600×50 мм, вес 0.50 кг), которая обеспечивает защиту при хранении и транспортировке. Перед началом работы необходимо проверить нулевую установку с помощью эталонной меры (обычно входит в комплект, но в данных не указана — уточните наличие). Инструмент не защищён от влаги и агрессивных сред, поэтому требует сухого хранения и регулярной очистки от стружки и масла. Из-за механической конструкции он не пригоден для высокоскоростных измерений в автоматизированных линиях — это ручной инструмент для статического контроля. При выборе обратите внимание на состояние измерительных поверхностей: на пятке и микровинте не должно быть забоин, царапин или следов коррозии, так как они напрямую влияют на точность.

Ключевые параметры для выбора

• Диапазон 25–50 мм: убедитесь, что размеры ваших деталей попадают в этот интервал, иначе инструмент будет бесполезен.


• Цена деления 0.01 мм: подходит для допусков от IT6 до IT9; для более жёстких допусков (IT5 и выше) потребуется микрометр с ценой деления 0.001 мм или электронная модель.


• Погрешность ±4 мкм: гарантирует достоверность результатов только при правильной эксплуатации — избегайте перекосов, ударов и резких перепадов температуры.


• Производитель SHAN: инструмент относится к бюджетному сегменту, поэтому перед покупкой стоит проверить плавность хода микровинта и отсутствие люфтов.


• Упаковка: крупные габариты коробки (600×600 мм) указывают на то, что микрометр поставляется в защитном футляре, который необходимо сохранять для хранения.
