Микрометр зубомерный SHAN МЗ-25, 0,01 мм, 351252

Назначение и конструкция зубомерного микрометра SHAN МЗ-25

Микрометр SHAN зубомерный МЗ-25 (модель 351252) — это специализированный измерительный инструмент, предназначенный для контроля толщины зубьев шестерен, а также других деталей с труднодоступными пазами и выступами. В отличие от гладкого микрометра, данная модель оснащена коническими измерительными поверхностями, что позволяет точно измерять элементы эвольвентных профилей, шлицевых соединений и резьбовых впадин. Инструмент ориентирован на работу в условиях единичного и мелкосерийного производства, ремонтных мастерских и лабораторий качества.

Ключевые особенности и практические возможности

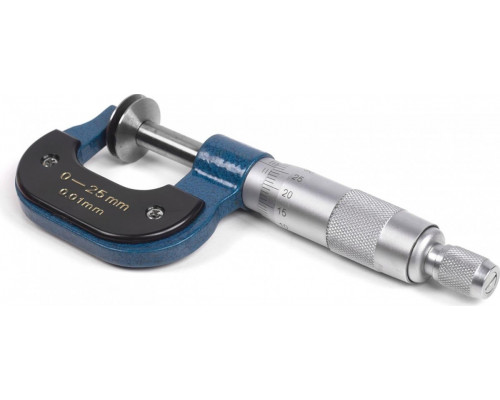

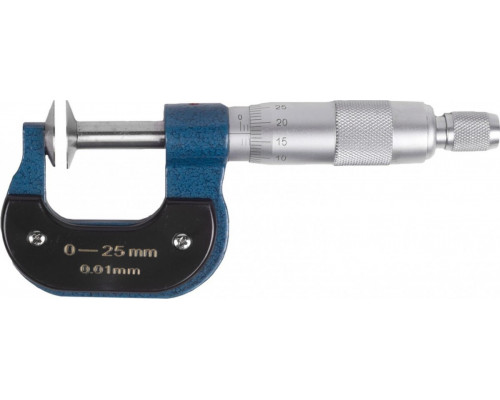

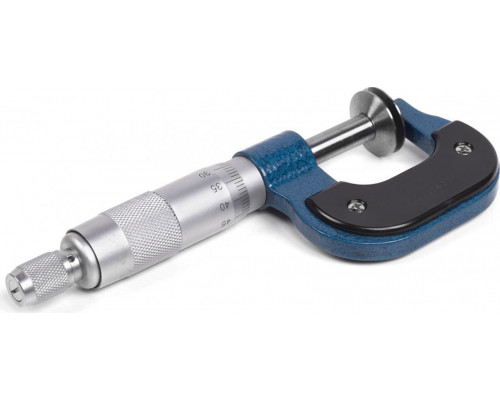

Основное отличие зубомерного микрометра — форма пятки и микрометрического винта. Они выполнены в виде усеченных конусов, которые обеспечивают надежный контакт с боковыми поверхностями зуба. Это позволяет проводить измерения непосредственно по общей нормали зубчатого колеса, что критически важно для оценки его геометрической точности.

Модель МЗ-25 имеет диапазон измерений от 0 до 25 мм с ценой деления 0,01 мм. Такая дискретность достаточна для большинства задач в машиностроении — от проверки мелкомодульных шестерен до контроля толщины шлицев. Инструмент оснащен стандартной микрометрической головкой с трещоткой, которая обеспечивает постоянное измерительное усилие и исключает деформацию детали при замере.

Ограничения и важные нюансы при выборе

При работе с данным микрометром стоит учитывать несколько моментов:

• Специфика измерений: Инструмент предназначен только для контроля зубчатых элементов. Измерять гладкие цилиндрические поверхности им неудобно и неточно — конические наконечники не обеспечат должного прилегания.


• Диапазон: Модель охватывает размеры до 25 мм. Для более крупных зубчатых колес потребуется микрометр с большим диапазоном (например, МЗ-50 или МЗ-75).

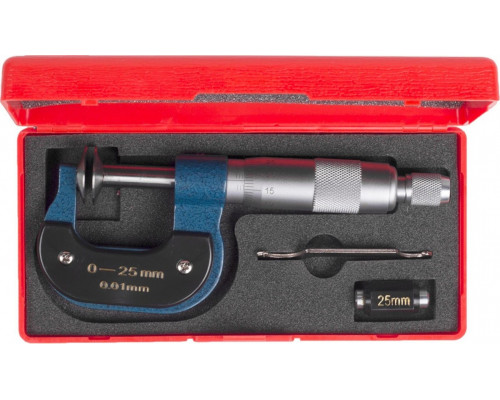

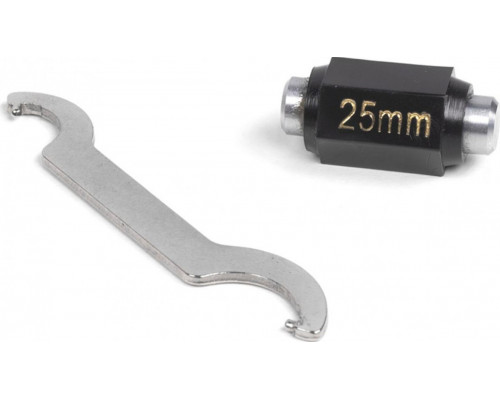

• Класс точности: Как и все механические микрометры, данная модель требует аккуратного обращения и регулярной калибровки. Перед началом работы необходимо проверять установку на ноль по эталонной мере (входит в базовую комплектацию).

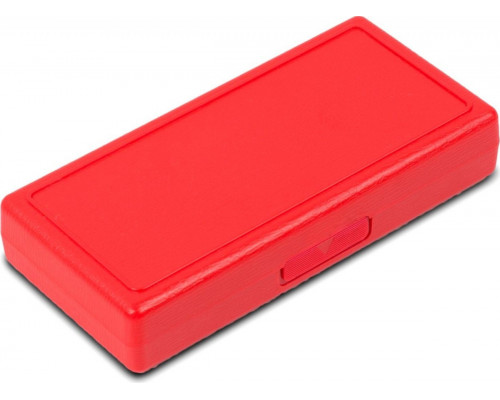

• Условия эксплуатации: Инструмент чувствителен к загрязнениям — попадание стружки или масла на измерительные поверхности может исказить показания. Рекомендуется хранить микрометр в чистом футляре при комнатной температуре.

Габариты и удобство использования

Микрометр SHAN МЗ-25 имеет компактные размеры: ширина 70 мм, высота 30 мм, глубина 200 мм, вес всего 0,10 кг. Такая легкость и небольшие габариты делают его удобным для работы в стесненных условиях — например, при замерах непосредственно на станке или в труднодоступных узлах механизмов. Инструмент хорошо лежит в руке, а трещотка позволяет выполнять однотипные замеры без усталости.

Для каких задач подходит эта модель

Зубомерный микрометр SHAN МЗ-25 будет полезен:

• Для контроля толщины зубьев шестерен с модулем от 1 до 5 мм.


• Для измерения длины общей нормали зубчатых колес.


• Для проверки шлицевых валов и отверстий.


• Для оценки износа резьбовых профилей и червячных передач.


• В ремонтных работах, где требуется точное определение остаточной толщины детали.

Инструмент не является универсальным, но в своей нише — контроль зубчатых и шлицевых элементов — он обеспечивает высокую точность и повторяемость результатов, недоступную для обычных микрометров.
