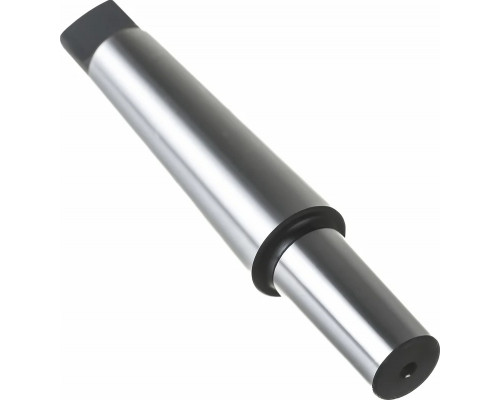

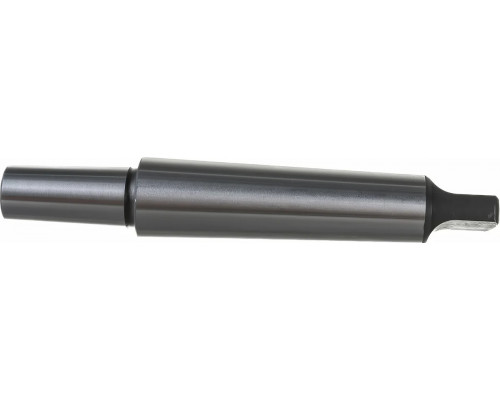

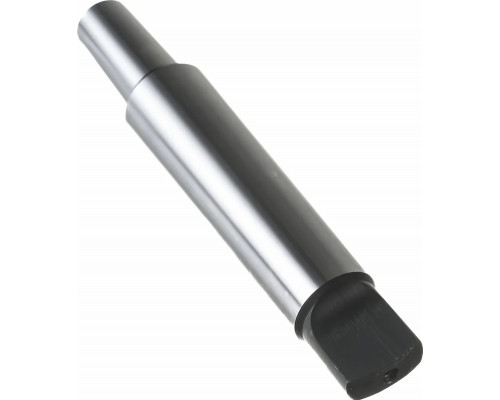

Переходник Профоснастка №400 для сверлильного патрона MK3-B18 71505012

Назначение и конструкция

Переходник Профоснастка №400 71505012 предназначен для установки сверлильного патрона с конусом Морзе 3 (MK3) на шпиндель станка или инструмента с посадочным отверстием B18. Это оснастка, которая расширяет совместимость оборудования, позволяя использовать патрон с одним типом хвостовика на станке с другим типом конуса. Модель выполнена в виде цельного металлического переходника, обеспечивающего жесткое и надежное соединение между патроном и шпинделем.

Практический смысл характеристик

Конус шпинделя B18 указывает на то, что посадочное отверстие в переходнике соответствует стандарту конуса Морзе с номером 18 (B18). Это распространенный посадочный размер для сверлильных станков, фрезерных машин и радиально-сверлильного оборудования. С другой стороны, переходник оснащен конусом Морзе 3 (MK3) для установки сверлильного патрона. Такая комбинация позволяет закрепить патрон с хвостовиком MK3 на станке, который изначально рассчитан на конус B18. Это особенно полезно, если у вас есть качественный патрон с конусом MK3, но станок имеет другое посадочное место.

Совместимость и особенности эксплуатации

Переходник подходит для использования в сверлильных станках, токарно-винторезных станках и другом оборудовании, где требуется установка патрона с конусом MK3 в шпиндель B18. Важно убедиться, что ваш патрон имеет именно конус Морзе 3, а не другой номер (например, MK2 или MK4). Также проверьте, что посадочное отверстие в шпинделе вашего станка соответствует B18. Неправильный выбор размера приведет к нестабильной работе или повреждению оснастки. При установке переходника необходимо обеспечить чистоту и отсутствие заусенцев на сопрягаемых поверхностях, чтобы избежать биения и обеспечить точность сверления.

Преимущества модели

• Обеспечивает совместимость патрона с конусом MK3 и станка с посадочным отверстием B18, расширяя возможности использования имеющейся оснастки.


• Цельная металлическая конструкция гарантирует жесткость и надежность соединения, что снижает вибрации и повышает точность обработки.


• Простота установки и снятия без дополнительных инструментов (при условии чистоты конусов).


• Компактные размеры (30x30x100 мм) и небольшой вес (0.35 кг) не создают избыточной нагрузки на шпиндель.

На что обратить внимание

• Перед покупкой обязательно проверьте, что ваш сверлильный патрон имеет конус Морзе 3, а посадочное отверстие в шпинделе станка соответствует B18. Несоответствие размеров сделает использование невозможным.


• Переходник не предназначен для ударных нагрузок или использования в перфораторах. Он рассчитан на стандартные сверлильные операции.


• Для обеспечения точности и долговечности соединения регулярно очищайте конусные поверхности от загрязнений и смазки. Износ или повреждение конуса могут вызвать биение.


• Убедитесь, что в комплекте нет дополнительных фиксаторов или винтов — переходник устанавливается за счет трения конусов.
