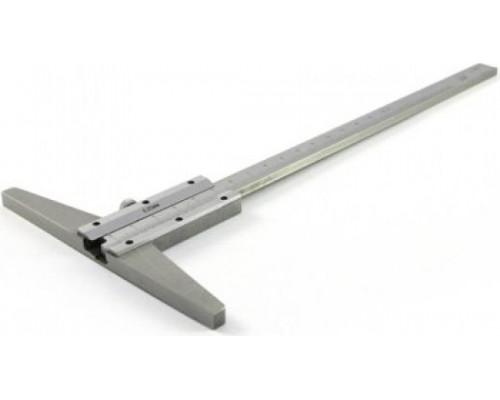

Штангенглубиномер SHAN ШГ 200 мм 0,05 с твердосплавными губками 430670

Измерение глубины с точностью до сотых долей миллиметра

Штангенглубиномер SHAN ШГ 200 мм 0,05 с тол-м 430670 — это ручной измерительный инструмент, предназначенный для определения глубины пазов, отверстий, уступов и других скрытых элементов деталей. Модель рассчитана на работу в условиях, где требуется контроль линейных размеров с дискретностью 0,05 мм при максимальной глубине измерения до 200 мм. Инструмент выполнен по классической схеме штангенглубиномера: основание с плоской опорной поверхностью, штанга с основной шкалой и подвижная рамка с нониусом.

Назначение и практические возможности

Основная задача модели — точное измерение глубины относительно плоской базовой поверхности. Инструмент подходит для:

• контроля глубины глухих и сквозных отверстий в металлических, пластиковых и деревянных заготовках;


• измерения высоты уступов, пазов и канавок в деталях сложной формы;


• проверки глубины выборок и выемок при механической обработке;


• использования в ремонтных и слесарных работах, где требуется оперативный замер без электроники.

Благодаря цене деления 0,05 мм (50 микрометров) инструмент позволяет фиксировать отклонения, которые не видны при использовании обычных линеек или строительных рулеток. Это делает его востребованным в мастерских, на производственных участках и в лабораториях контроля качества.

Конструктивные особенности и ограничения

Штангенглубиномер SHAN ШГ 200 мм оснащён нониусной шкалой с отсчётом 0,05 мм. Такая схема обеспечивает надёжность и автономность — инструмент не требует батареек и не боится влаги, но требует аккуратного считывания показаний и некоторого навыка. Важно учитывать, что точность измерения напрямую зависит от плотности прилегания опорной плоскости основания к поверхности детали и от параллельности штанги относительно стенок измеряемого углубления.

Диапазон измерения 200 мм — это максимальная глубина, которую можно измерить за один проход. При работе с глубокими полостями следует учитывать, что штанга должна свободно входить в отверстие или паз, а её длина (около 250 мм) накладывает ограничения на доступ к узким и глубоким точкам. Инструмент не предназначен для измерения глубины в труднодоступных местах с изогнутыми или сужающимися каналами — для таких задач потребуются специализированные модели с удлинёнными или сменными щупами.

Что важно знать при выборе

При работе с данной моделью стоит обратить внимание на несколько моментов:

• цена деления 0,05 мм — это компромисс между точностью и простотой считывания: для большинства машиностроительных задач этого достаточно, но для прецизионных измерений (например, в инструментальном производстве) может потребоваться прибор с нониусом 0,02 мм;


• инструмент не имеет механизма принудительного перемещения рамки (микрометрической подачи), поэтому для точной установки требуется аккуратное перемещение рамки вручную;


• опорная поверхность основания должна быть чистой и без заусенцев — даже небольшой дефект на плоскости основания приведёт к систематической ошибке всех измерений;


• масса 0,30 кг и компактные габариты упаковки (250×100×50 мм) делают инструмент удобным для переноски и хранения, но при интенсивной работе рекомендуется использовать защитный чехол для предотвращения ударов по штанге.

Модель SHAN ШГ 200 мм 0,05 с тол-м 430670 относится к базовому классу штангенглубиномеров — без цифровой индикации и дополнительных функций. Это осознанный выбор для тех, кто ценит простоту, ремонтопригодность и независимость от источников питания, но готов уделять время аккуратной установке и считыванию показаний.
