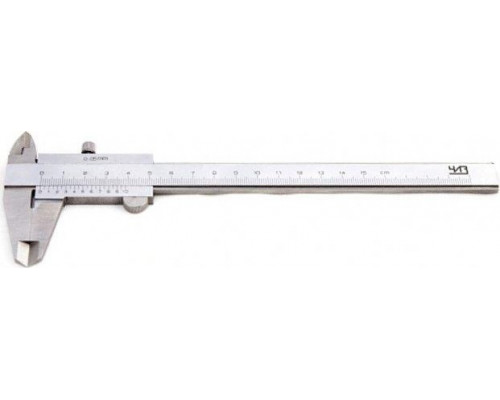

Штангенциркуль ЧИЗ ШЦ-I-200 0,05 мм, 200 мм, арт. 25308

Назначение и конструктивные особенности

Штангенциркуль ЧИЗ ШЦ-I-200 0,05 (модель 25308) — это универсальный измерительный инструмент первого типа по ГОСТ 166-89, предназначенный для наружных, внутренних измерений и определения глубины. Модель с диапазоном до 200 мм и ценой деления 0,05 мм относится к классу точности 1, что подтверждает её пригодность для профессионального использования в машиностроении, металлообработке, ремонтных мастерских и контроле качества. Инструмент внесён в Государственный реестр средств измерений, что гарантирует соответствие метрологическим стандартам.

Практические возможности измерений

Благодаря комбинированной конструкции, штангенциркуль позволяет выполнять три типа замеров без смены оснастки:

• Наружные измерения — вылет губок 50 мм обеспечивает уверенный захват деталей среднего размера, например, валов, втулок или корпусов. Это удобно при работе с заготовками, где требуется стабильное позиционирование инструмента.


• Внутренние измерения — вылет губок 18,8 мм подходит для контроля отверстий, пазов и проточек. Ограничение по глубине захвата стоит учитывать при работе с узкими или глубокими полостями.


• Измерение глубины — встроенный глубиномер с погрешностью 0,02 мм позволяет точно определять глубину уступов, канавок или отверстий. Это особенно важно при подгонке деталей или проверке посадочных мест.

Точность и шаг отсчёта

Цена деления 0,05 мм (шаг) даёт возможность фиксировать размеры с дискретностью в пять сотых миллиметра, что достаточно для большинства задач в ремонте, сборке и мелкосерийном производстве. Погрешность глубиномера заявлена на уровне 0,02 мм — это выше, чем у основной шкалы, что стоит учитывать при ответственных замерах глубины. Инструмент не требует батареек или электроники, что исключает ошибки, связанные с разрядом или сбоями цифровых модулей.

Конструкция и удобство работы

Модель выполнена по классической схеме с нониусной шкалой, что обеспечивает простоту и надёжность. Рамка с микрометрической подачей позволяет плавно подводить губки к детали, снижая риск перекоса или повреждения поверхности. Шкала нанесена на закалённую нержавеющую сталь, устойчивую к износу и коррозии. Размеры упаковки (80×30×220 мм) и вес 0,40 кг делают инструмент компактным для хранения и переноски.

Ограничения и особенности выбора

При выборе этой модели важно учитывать:

• Диапазон 0–200 мм подходит для деталей средней величины, но для крупногабаритных заготовок потребуется инструмент с большим ходом штанги.


• Цена деления 0,05 мм не позволяет фиксировать отклонения менее 0,05 мм — для прецизионных работ (например, в инструментальном производстве) лучше выбрать штангенциркуль с шагом 0,02 мм.


• Вылет внутренних губок 18,8 мм ограничивает глубину измерения отверстий — для глубоких полостей может потребоваться отдельный нутромер.


• Инструмент не имеет цифрового вывода, что требует навыков снятия показаний с нониуса, особенно при плохом освещении.

Штангенциркуль ЧИЗ ШЦ-I-200 0,05 — это надёжный рабочий инструмент для тех, кто ценит предсказуемость и долговечность, но требует внимательности при снятии показаний и учёта погрешностей при глубинных замерах.
