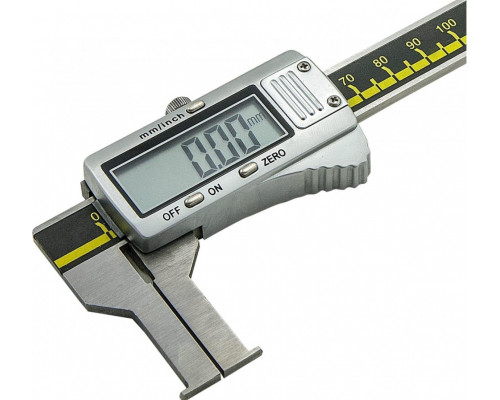

Штангенциркуль специальный SHAN ШЦЦСК-1 35-185 мм 0,01 губки 70 мм для внутренних канавок и пазов

Специализированный инструмент для труднодоступных внутренних измерений

Штангенциркуль SHAN ШЦЦСК-1 35-185 0,01 губки 70 мм (арт. 136249) — это узкопрофильный измерительный инструмент, предназначенный для контроля внутренних канавок, пазов и уступов, которые недоступны для стандартных штангенциркулей с обычными губками. Модель относится к категории специальных, так как её конструкция решает конкретную производственную задачу: точное измерение диаметров и ширины внутренних выборок в деталях типа втулок, колец, корпусов и других изделий с глубокими или узкими проточками.

Конструктивные особенности и практический смысл

Основное отличие этой модели — удлинённые и зауженные губки длиной 70 мм, которые позволяют добраться до внутренних канавок, расположенных на значительном удалении от края детали. При этом губки имеют специальную форму (как правило, с выступами или заострёнными кромками), чтобы фиксироваться именно в стенках паза, а не на соседних поверхностях. Диапазон измерений от 35 до 185 мм охватывает средние и крупные внутренние размеры, что делает инструмент востребованным в механической обработке, ремонте двигателей, производстве гидравлики и пневматики.

Цифровой отсчёт с разрешением 0,01 мм (шаг 0,1 мм на дисплее) обеспечивает высокую точность считывания показаний без необходимости интерпретировать нониус. Погрешность при измерении глубины заявлена как 0,1 мм — это нормативный показатель для данного класса инструментов, и его стоит учитывать при работе с глубокими пазами, где требуется высокая повторяемость.

Для каких задач подходит

• Измерение внутренних диаметров канавок под стопорные кольца, уплотнительные резинки и пружины.


• Контроль ширины и глубины пазов в корпусных деталях, втулках и гильзах.


• Проверка геометрии уступов и выборок в условиях серийного и единичного производства.


• Работа с деталями, где стандартные губки не помещаются в проточку из-за малого зазора или большой глубины.

Сильные стороны и ограничения

Ключевое преимущество — специализация. Если вам часто приходится измерять внутренние канавки, обычный штангенциркуль с плоскими губками будет бесполезен, а этот инструмент даёт прямой и точный результат. Удлинённые губки (70 мм) позволяют работать с глубокими пазами без потери жёсткости. Цифровой дисплей упрощает снятие показаний и снижает риск ошибки оператора. Однако стоит учитывать, что погрешность 0,1 мм по глубине — это не брак, а особенность конструкции; для более точного контроля глубины паза может потребоваться дополнительный инструмент (например, глубиномер).

Ограничение: диапазон измерений начинается с 35 мм — это значит, что для мелких внутренних канавок (до 35 мм) модель не подходит. Также важно, что губки длиной 70 мм имеют определённую толщину, и если проточка уже этой толщины, измерить её не получится. Перед использованием стоит проверить, что форма и размер губок соответствуют геометрии вашего паза.

На что обратить внимание при выборе

• Убедитесь, что глубина и ширина измеряемой канавки позволяют разместить губки длиной 70 мм и толщиной, характерной для этой модели (обычно около 3-5 мм).


• Диапазон 35-185 мм — рабочий, но для деталей с внутренним диаметром менее 35 мм потребуется другая модель.


• Цифровой дисплей требует аккуратного обращения и защиты от загрязнений, особенно при работе в масляной или абразивной среде.


• Погрешность 0,1 мм по глубине — это не дефект, а заявленная производителем точность; для ответственных измерений глубины канавок рекомендуется перепроверять результаты методом сравнения.
