Назначение и конструкция

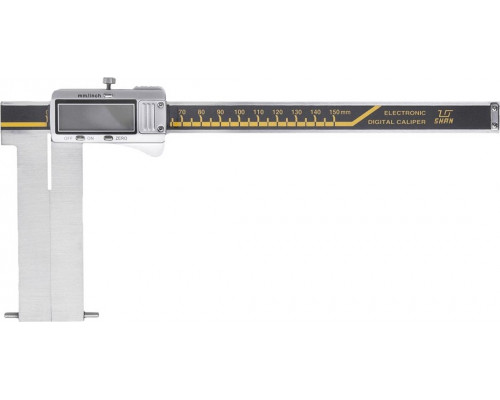

Штангенциркуль SHAN ШЦЦСК-4 24-150 0,01 (артикул 136252) — это специализированный измерительный инструмент, предназначенный для контроля внутренних канавок, пазов и других труднодоступных элементов деталей. В отличие от универсальных штангенциркулей, данная модель оснащена удлиненными губками с узкими контактными поверхностями, что позволяет проводить замеры в глубоких выточках, кольцевых проточках и закрытых пазах. Инструмент относится к категории специальных и применяется в тех случаях, когда стандартные губки не могут добраться до измеряемой поверхности.
Диапазон измерений и точность
Модель рассчитана на работу с внутренними размерами от 24 до 150 мм. Нижняя граница в 24 мм обусловлена конструкцией губок — они имеют минимальную толщину, позволяющую входить в узкие канавки. Шаг измерения составляет 0,1 мм, что дает возможность фиксировать отклонения с достаточной для большинства машиностроительных и слесарных задач точностью. Погрешность при измерении глубины заявлена на уровне 0,1 мм — это значение важно учитывать при работе с глубокими пазами, где ошибка может накапливаться из-за перекоса инструмента.
Сильные стороны модели
Ключевое преимущество ШЦЦСК-4 — возможность контроля внутренних канавок без демонтажа детали или использования сложных приспособлений. Удлиненные губки обеспечивают доступ к участкам, где обычный штангенциркуль бесполезен. Инструмент оснащен цифровым отсчетным устройством (вероятно, электронным дисплеем), что упрощает снятие показаний и снижает риск ошибки при считывании. Производитель SHAN известен выпуском измерительного оборудования среднего ценового сегмента, ориентированного на регулярное использование в производственных и ремонтных мастерских.
Особенности эксплуатации и ограничения
При работе с данной моделью следует учитывать несколько моментов:
- Ограничение по минимальному размеру: инструмент не предназначен для измерения канавок диаметром менее 24 мм — для таких задач потребуется другой тип штангенциркуля или нутромер.
- Чувствительность к состоянию поверхности: точность показаний зависит от чистоты измеряемой канавки и отсутствия заусенцев на ее краях.
- Необходимость аккуратного позиционирования: из-за удлиненных губок требуется строго перпендикулярное расположение инструмента относительно оси детали, иначе возможны погрешности.
- Вес и габариты: при массе 0,45 кг и длине 320 мм инструмент достаточно компактен, но длинные губки требуют осторожного обращения, чтобы избежать их деформации при падении.
Практические рекомендации по выбору
ШЦЦСК-4 подходит для контроля внутренних пазов в корпусных деталях, шкивах, втулках, а также для проверки канавок под стопорные кольца и уплотнители. Если ваши задачи связаны с измерением гладких отверстий или наружных поверхностей, лучше рассмотреть универсальный штангенциркуль. При выборе обратите внимание на состояние губок — они должны быть без забоин и следов износа, так как это напрямую влияет на точность. Также проверьте плавность хода рамки и четкость переключения режимов (мм/дюймы, обнуление) на цифровом блоке.
Характеристики
Габариты и вес
