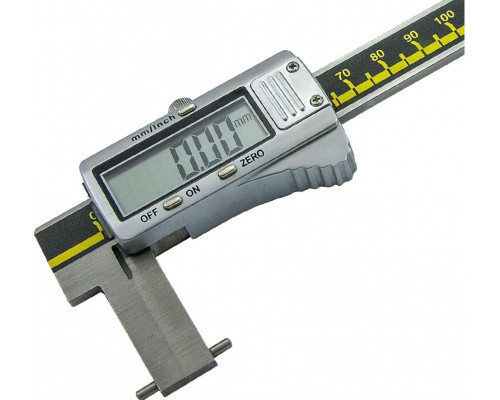

Штангенциркуль специальный SHAN ШЦЦСК-4 30-300 мм 0,01 для измерения внутренних канавок и пазов

Специализированный инструмент для контроля внутренних канавок

Штангенциркуль SHAN ШЦЦСК-4 30-300 0,01 (арт. 136256) — это узкопрофильный измерительный инструмент, предназначенный для точного определения размеров внутренних канавок и пазов. В отличие от стандартных штангенциркулей, данная модель оснащена специальными удлиненными губками с заостренными концами, которые позволяют добраться до труднодоступных мест, например, до канавок в отверстиях или на внутренних поверхностях деталей. Инструмент рассчитан на работу с диапазоном от 30 до 300 мм, что делает его подходящим для средних и крупных деталей в машиностроении, ремонте и производстве.

Конструкция и возможности измерения

Ключевая особенность модели — конструкция губок, оптимизированная для замера внутренних канавок. Губки имеют увеличенную длину и специальную форму, что позволяет вводить их в паз и точно фиксировать расстояние между стенками. При этом инструмент сохраняет возможность измерения глубины, хотя его погрешность по этому параметру составляет 0.1 мм — это выше, чем у основных измерений, поэтому для ответственных замеров глубины стоит использовать специализированные глубиномеры. Основное назначение — контроль ширины и диаметра внутренних канавок, где стандартные штангенциркули бесполезны.

Точность и шаг измерений

Модель ШЦЦСК-4 имеет шаг отсчета 0.1 мм, что обеспечивает достаточную точность для большинства задач по контролю пазов и канавок в условиях производства и ремонта. Погрешность при измерении глубины (0.1 мм) является особенностью конструкции, связанной с длиной губок и их механикой, и не влияет на точность основных замеров канавок. Для работы с высокоточными деталями (например, с допусками менее 0.1 мм) может потребоваться более точный инструмент, но для типовых задач эта модель является надежным решением.

Практические ограничения и особенности

• Диапазон измерений: от 30 до 300 мм. Инструмент не подходит для деталей с канавками меньше 30 мм — для них потребуется модель с меньшим минимальным диапазоном.


• Специализация: предназначен исключительно для внутренних канавок и пазов. Не подходит для наружных измерений или разметки из-за формы губок.


• Глубиномер: функция измерения глубины присутствует, но с погрешностью 0.1 мм, что накладывает ограничение на точность этого параметра.


• Производитель: SHAN — известный бренд измерительного инструмента, что гарантирует стабильное качество и соответствие заявленным характеристикам.


• Компактность: при диапазоне до 300 мм инструмент имеет вес 0.64 кг и габариты упаковки 160x50x470 мм, что удобно для хранения и переноски.

На что обратить внимание при выборе

Перед приобретением убедитесь, что размеры ваших канавок находятся в диапазоне 30–300 мм. Если требуется измерять канавки меньшего диаметра, эта модель не подойдет. Также стоит учитывать, что инструмент не является универсальным — он решает конкретную задачу, и для других типов измерений (например, наружных или глубины с высокой точностью) потребуется отдельный инструмент. Проверьте состояние губок и плавность хода рамки перед использованием, так как от этого зависит точность показаний.
