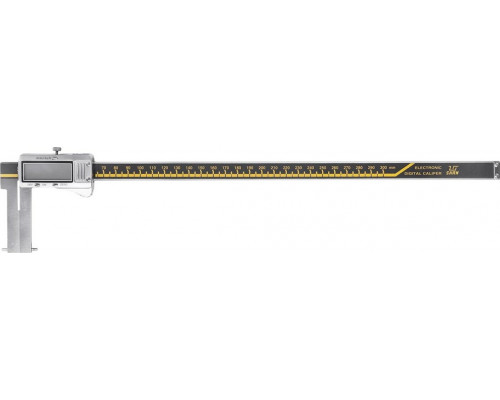

Штангенциркуль специальный SHAN ШЦЦСК-4 60-300 мм 0,01 с губками 110 мм для внутренних канавок и пазов

Специализированный инструмент для контроля внутренних канавок и пазов

Штангенциркуль SHAN ШЦЦСК-4 60-300 0,01 губки 110 мм (арт. 136257) — это узкопрофильный измерительный инструмент, предназначенный для точного определения размеров внутренних канавок, пазов и уступов, которые недоступны для стандартных штангенциркулей. Модель относится к категории специальных, так как её конструкция адаптирована для работы в ограниченном пространстве, где обычные губки не могут обеспечить корректный контакт с измеряемой поверхностью. Основное назначение — контроль ширины, глубины и диаметра внутренних выборок в деталях, например, в корпусных элементах, втулках или фланцах.

Конструктивные особенности и рабочие возможности

Ключевая особенность модели — удлинённые губки длиной 110 мм, которые позволяют добраться до глубоких внутренних полостей. При этом диапазон измерения составляет от 60 до 300 мм, что даёт возможность работать как с относительно небольшими, так и с крупногабаритными деталями. Шаг измерения 0,1 мм и погрешность при измерении глубины 0,1 мм обеспечивают достаточную точность для большинства задач механической обработки и контроля качества, где не требуется микрометрическая точность, но важна повторяемость результатов. Цифровой отсчёт (обозначение ШЦЦСК) упрощает снятие показаний и снижает риск ошибки при считывании с нониуса.

Практическое применение и ограничения

Инструмент оптимален для измерения внутренних канавок под стопорные кольца, пазов для уплотнителей, выборок в корпусах подшипниковых узлов и других труднодоступных элементов. Благодаря длинным губкам, он позволяет контролировать размеры на глубине до 110 мм, что недоступно для стандартных моделей с губками 40–60 мм. Однако стоит учитывать, что диапазон измерения начинается с 60 мм — это означает, что инструмент не подходит для малых отверстий или узких пазов менее этого значения. Также погрешность 0,1 мм накладывает ограничение на использование в высокоточных операциях (например, при допусках менее 0,05 мм), где потребуется микрометр или нутромер.

Что важно знать перед использованием

При выборе этой модели обратите внимание на следующие аспекты:

• Губки длиной 110 мм требуют аккуратного обращения, так как при неосторожном нажатии возможен перекос, влияющий на точность.


• Инструмент предназначен именно для внутренних измерений — для наружных или глубинных задач лучше использовать универсальные штангенциркули.


• Цифровой дисплей работает от батарейки, поэтому перед началом работы проверяйте заряд — разряженный элемент может привести к сбою показаний.


• Шаг 0,1 мм означает, что прибор отображает значения с дискретностью в десятую долю миллиметра, что достаточно для большинства ремонтных и производственных задач, но не для финишного контроля с допусками по IT6 и выше.

Комплектация и габариты

Поставка включает сам штангенциркуль в упаковке. Размеры упаковки (210×50×460 мм) и вес 0,91 кг соответствуют габаритам инструмента с длинными губками — это стоит учитывать при хранении и транспортировке. В комплект не входят дополнительные насадки или сменные губки, поэтому все измерения выполняются штатными элементами.
