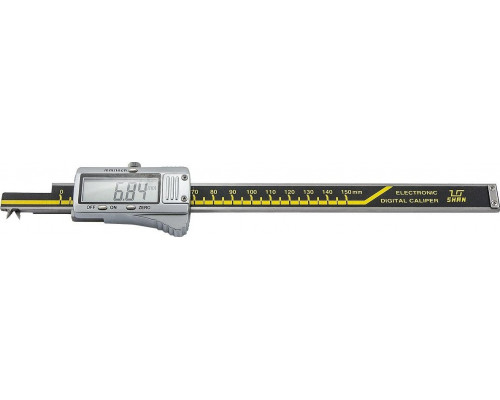

Штангенциркуль SHAN ШЦЦСМ 150 0,01 с малыми губками для внутренних канавок и пазов

Специализированный инструмент для труднодоступных мест

Штангенциркуль SHAN ШЦЦСМ 150 0,01 (арт. 136282) — это узкопрофильный измерительный инструмент, предназначенный для работы с внутренними канавками, пазами и другими элементами, куда не могут добраться стандартные губки. Модель оснащена малыми измерительными губками, что делает её незаменимой при контроле размеров в замкнутых или глубоких полостях — например, при проверке проточек в отверстиях, пазов для стопорных колец или канавок под уплотнители. Диапазон измерения от 0 до 150 мм с шагом 0,1 мм и точностью до сотых долей миллиметра (0,01 мм) позволяет выполнять как грубую прикидку, так и финишный контроль.

Конструктивные особенности и практические возможности

Главная особенность модели — уменьшенные измерительные губки, которые обеспечивают доступ к узким и глубоким элементам. Это отличает ШЦЦСМ от универсальных штангенциркулей: стандартные губки часто не входят в канавки малого сечения или упираются в стенки детали. Здесь же конструкция позволяет точно измерить ширину или диаметр внутренней выточки без искажения результата за счёт контакта с соседними поверхностями.

Прибор оснащён цифровым отсчётным устройством (ШЦЦСМ — штангенциркуль цифровой с малыми губками), что упрощает снятие показаний и снижает риск ошибки при считывании. Дискретность 0,01 мм даёт возможность фиксировать даже незначительные отклонения, что критично для деталей с допусками в сотые доли миллиметра. Погрешность при измерении глубины составляет 0,1 мм — это важно учитывать, если инструмент используется для контроля глубины пазов: точность здесь ниже, чем при измерении линейных размеров, поэтому для глубины лучше применять отдельные глубиномеры или учитывать эту погрешность в расчётах.

Ограничения и важные нюансы эксплуатации

• Инструмент специализированный: он оптимизирован для внутренних канавок и пазов, но не предназначен для универсальных измерений наружных или внутренних диаметров стандартными способами — для этого лучше использовать обычный штангенциркуль.


• Малые губки имеют ограниченную длину и жёсткость: при измерении глубоких канавок (более 10–15 мм) возможны погрешности из-за деформации или перекоса губок — рекомендуется выполнять замеры с минимальным усилием и фиксировать инструмент в стабильном положении.


• Погрешность измерения глубины 0,1 мм — это не брак, а конструктивная особенность: глубиномерная линейка здесь реализована как дополнительная функция, и её точность уступает основному измерению. Для ответственных замеров глубины используйте специализированные глубиномеры с более высокой точностью.


• Производитель SHAN — это китайский бренд, ориентированный на промышленный инструмент среднего ценового сегмента. Прибор требует аккуратного обращения и регулярной калибровки, особенно при интенсивной эксплуатации. Перед началом работы проверьте нулевую точку и при необходимости обнулите показания.

Что важно знать при выборе

Модель ШЦЦСМ 150 0,01 подходит для задач, где стандартный штангенциркуль бесполезен: контроль канавок в корпусных деталях, пазов под сегментные шпонки, внутренних проточек в гидравлических или пневматических цилиндрах. Если ваша работа связана с изготовлением или ремонтом деталей, где есть узкие внутренние выборки — этот инструмент сэкономит время и повысит точность. Однако для универсальных измерений или работы с крупными деталями лучше рассмотреть полноразмерный штангенциркуль с классическими губками. Учтите, что прибор поставляется без дополнительных аксессуаров — в комплекте только сам штангенциркуль в упаковке размерами 80×50×315 мм, весом 0,38 кг.
