Указатель низкого напряжения Антиток УНН-1Д КОМБИ Л 0,005-0,9 кВ удлиненный 471595

Назначение и принцип работы

Указатель низкого напряжения Антиток УНН-1Д КОМБИ Л — это двухполюсное устройство для проверки наличия или отсутствия напряжения в цепях постоянного и переменного тока. Модель рассчитана на работу в диапазоне от 5 до 999 В, что охватывает большинство задач в электроустановках до 1 кВ. Прибор относится к основным электрозащитным средствам: его применяют при непосредственном контакте с токоведущими частями через контакты-наконечники. Устройство подходит для обслуживающего и ремонтного персонала электрических станций, подстанций и распределительных сетей, а также для электромонтажников и специалистов по наладке.

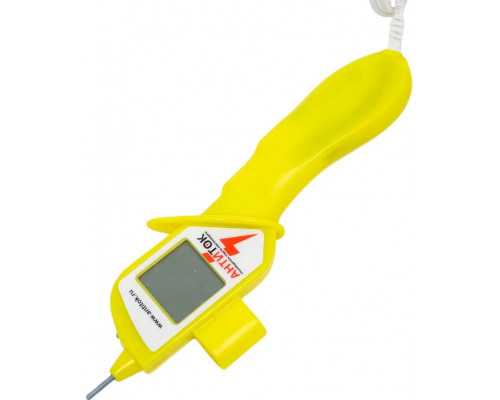

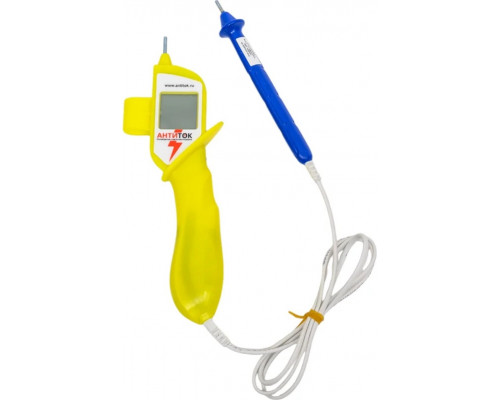

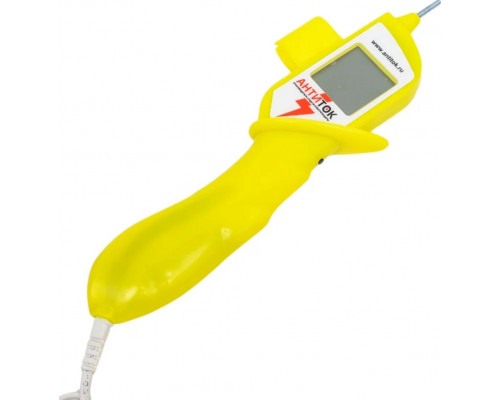

Конструкция включает два корпуса из электроизоляционного материала, соединённых гибким проводом длиной 1,1 м. В одном корпусе размещены электронная схема и ЖК-дисплей, второй выполнен в виде щупа. Длина контактов-наконечников составляет 7 мм — этого достаточно для надёжного контакта с большинством клемм и шин. В местах ввода провода в корпуса предусмотрено утолщение изоляции, что снижает риск перетирания и повышает долговечность.

Ключевые возможности и практические сценарии

УНН-1Д КОМБИ Л автоматически включается при появлении напряжения выше 5 В — это исключает случайный пропуск проверки. Прибор можно включить и вручную нажатием кнопки, что активирует режим измерения напряжения. После 20 секунд бездействия устройство отключается самостоятельно, экономя заряд элемента питания.

Основные режимы работы:

• Определение типа напряжения — на дисплее отображается символ ~ для переменного тока или +/– для постоянного, с указанием полярности. Это помогает быстро сориентироваться в схеме без дополнительных измерений.


• Измерение амплитуды — значение напряжения до 999 В выводится на экран и сопровождается прерывистым звуковым сигналом. Если измеряемое значение превышает предел, на дисплее появляются мигающие цифры 999, предупреждая о перегрузке.


• Режим определения фаз — при измерении переменного напряжения непрерывно в течение 6 секунд прибор запоминает фазу и отображает индикаторы L (левый) и R (правый). После разъединения с фазой индикаторы мигают ещё 10 секунд, позволяя поднести щуп к другой фазе. Если появляются оба знака L и R — это та же фаза, что и запомненная. Режим полезен при чередовании фаз в трёхфазных цепях.


• Прозвонка цепей — включается длинным нажатием кнопки при работающем приборе (на дисплее появляется индикатор ОМ). При замыкании щупов раздаётся непрерывный звуковой сигнал и отображается значок диода. Режим позволяет проверять целостность проводов и исправность диодов (анод-катод).


• Фонарик и подсветка дисплея — короткое нажатие кнопки включает светодиодный фонарик и подсветку экрана, что удобно при работе в плохо освещённых распределительных щитах или подвалах.

Особенности комплектации и ограничения

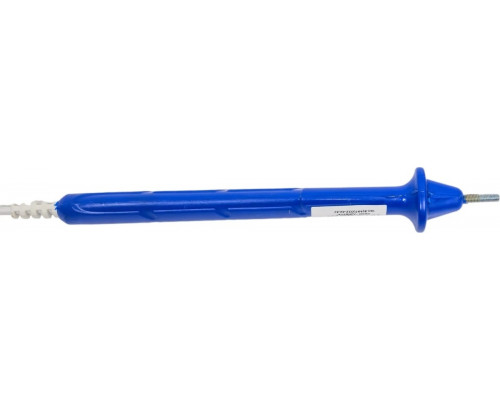

Модель поставляется с удлинёнными щупами размером 155x12x10 мм. Это увеличивает безопасное расстояние до токоведущих частей и упрощает доступ к глубоко расположенным контактам. Длина щупов компенсирует короткие (7 мм) наконечники, позволяя работать в стеснённых условиях.

При включении кнопкой прибор автоматически проверяет заряд элемента питания. Если напряжение батареи недостаточно, на дисплее появляется знак «БАТ» и раздаётся звуковой сигнал — это предотвращает ложные показания из-за разряда. Важно учитывать, что устройство не предназначено для измерения напряжения выше 999 В: при превышении отображаются мигающие цифры, но точное значение не фиксируется.

Прибор не имеет режима запоминания фазы после выключения — функция активна только в течение 10 секунд после разъединения. Для повторного определения фазы потребуется заново приложить щупы. Также стоит помнить, что прозвонка работает только при замкнутой цепи или при контакте с диодом в прямом направлении — обратное смещение сигнала не даёт.

На что обратить внимание при выборе

УНН-1Д КОМБИ Л подходит для профессионального использования, где требуется точная индикация и звуковое подтверждение. Удлинённые щупы делают его удобным для работы с глубокими клеммниками, но увеличивают габариты — это стоит учесть при хранении в компактном ящике. Диапазон 5–999 В покрывает стандартные низковольтные сети (220/380 В), но не подходит для высоковольтных цепей. Отсутствие автоматического отключения при разряде батареи компенсируется предупреждающим сигналом — важно вовремя заменить элемент питания. Прибор не имеет функции измерения сопротивления изоляции или тока — это строго указатель напряжения с дополнительной прозвонкой.
