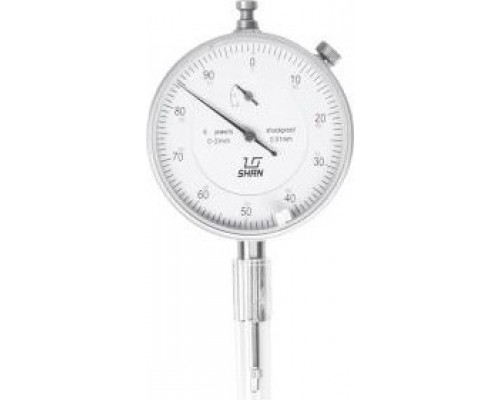

Индикатор часового типа SHAN ИЧ 0-2 мм, 0,01 мм, без ушка 123770

Назначение и сфера применения

Индикатор часового типа SHAN ИЧ 0-2 0,01 без ушка 123770 — это измерительный инструмент для контроля линейных размеров, отклонений формы и взаимного расположения поверхностей деталей. Модель с диапазоном измерений до 2 мм и ценой деления 0,01 мм относится к категории точных механических приборов, используемых в слесарных, токарных и фрезерных работах, а также при контроле качества в мелкосерийном и единичном производстве. Отсутствие ушка (проушины для крепления) определяет способ установки: данный индикатор предназначен для фиксации в штативе, стойке или магнитной подставке с гладким посадочным отверстием.

Конструктивные особенности и практический смысл параметров

Цена деления 0,01 мм (10 мкм) обеспечивает достаточную точность для большинства задач механической обработки: проверка биения валов, контроль параллельности плоскостей, измерение люфтов и зазоров. Диапазон 0–2 мм означает, что измерительный стержень может перемещаться на 2 мм от начального положения — этого хватает для фиксации отклонений в пределах допусков типовых деталей (например, проверка радиального биения шкивов, контроль высоты уступов).

Конструкция без ушка упрощает установку в стандартные держатели: прибор фиксируется за гладкую цилиндрическую часть корпуса. Важно учитывать, что такая модель не подходит для крепления за проушину (например, в универсальных индикаторных стойках с резьбовым зажимом), но совместима с большинством лабораторных штативов и магнитных оснований, имеющих цанговый или винтовой зажим для цилиндрических корпусов.

Ограничения и важные нюансы эксплуатации

• Диапазон 2 мм накладывает ограничение на измерение деталей с большими перепадами размеров — для контроля длин более 2 мм потребуется другой индикатор (например, с ходом 10 или 50 мм).


• Цена деления 0,01 мм не позволяет фиксировать отклонения менее 0,005 мм — для микрометрических измерений нужен индикатор с ценой 0,001 мм (микронный).


• Индикатор является механическим — требует аккуратного обращения, защиты от ударов и загрязнений. Перед работой необходимо убедиться в плавности хода стержня и отсутствии заеданий.


• Прибор поставляется без ушка, что делает его несовместимым с креплениями, рассчитанными на проушину. При выборе держателя убедитесь, что он подходит для фиксации за цилиндрический корпус диаметром 28 мм (стандартный посадочный размер для индикаторов часового типа).

Типовые задачи и примеры использования

Модель SHAN ИЧ 0-2 0,01 без ушка 123770 оптимальна для:

• Контроля биения вращающихся деталей (валов, осей, шпинделей) — установка в магнитную стойку на станине станка.


• Проверки параллельности и перпендикулярности поверхностей при сборке узлов.


• Измерения малых перемещений (например, ход штока пневмоцилиндра или упругая деформация детали под нагрузкой).


• Калибровки и настройки оборудования — выставление нулевой точки, контроль люфтов в направляющих.

Благодаря компактным габаритам (упаковка 130×60×60 мм, вес 0,20 кг) прибор удобно использовать в условиях ограниченного пространства, например, внутри корпусов станков или в труднодоступных зонах.

На что обратить внимание при выборе

Перед приобретением убедитесь, что диапазон 2 мм и точность 0,01 мм соответствуют вашим задачам. Если требуется измерение размеров свыше 2 мм или контроль отклонений с точностью до микрона — данная модель не подойдет. Также проверьте совместимость с имеющимся крепежным оборудованием: для фиксации за корпус нужен держатель с цилиндрическим зажимом под диаметр 28 мм. Отсутствие ушка упрощает конструкцию, но ограничивает варианты установки — это стоит учитывать при планировании рабочего места.
