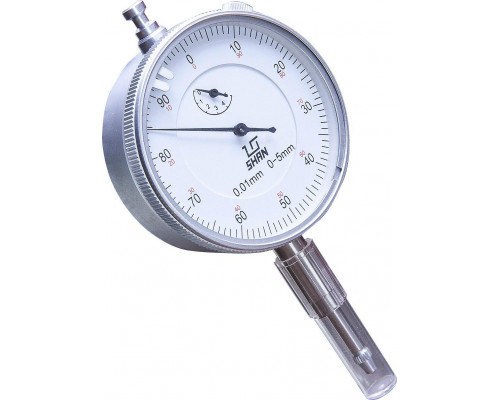

Индикатор часового типа SHAN ИЧ 0-5 мм, 0,01 мм, с ушком 123775

Назначение и принцип работы

Индикатор часового типа SHAN ИЧ 0-5 0,01 с ушком 123775 — это прецизионный измерительный инструмент, предназначенный для контактного определения линейных размеров, отклонений формы и взаимного расположения поверхностей деталей. Модель работает по механическому принципу: перемещение измерительного стержня преобразуется в поворот стрелки по круговой шкале. Благодаря диапазону 5 мм и цене деления 0,01 мм, прибор подходит для задач, где требуется высокая точность при контроле небольших зазоров, биения валов, параллельности плоскостей или износа направляющих.

Конструктивные особенности и практические возможности

Корпус индикатора выполнен из хромированного металла, что обеспечивает устойчивость к коррозии и механическим повреждениям в условиях мастерской или производственного цеха. Зажимная гильза диаметром 8 мм позволяет быстро закрепить прибор в стойке, штативе или магнитной подставке — это стандартный посадочный размер для большинства оснасток. Дополнительно предусмотрено ушко для крепления на кронштейн, что расширяет варианты установки.

Поворотный ободок с двумя регулируемыми указателями допуска упрощает визуальный контроль: выставляете границы допустимых значений, и при измерении сразу видно, выходит ли результат за пределы. Стопорный винт фиксирует стержень в нужном положении, что удобно при настройке на ноль или при работе в труднодоступных местах. Резьба крепления наконечника М 2,5 х 0,45 мм — стандартная, позволяет заменять щуп на сменные насадки (например, удлиненные или с шариковым наконечником), если это требуется для конкретной задачи.

Ограничения и важные нюансы

Диапазон измерения 0–5 мм означает, что прибор фиксирует перемещение стержня в пределах 5 мм от начальной точки. Если измеряемый размер или отклонение превышает этот предел, потребуется индикатор с большим ходом (например, 10 или 25 мм). Цена деления 0,01 мм обеспечивает точность, достаточную для большинства машиностроительных и ремонтных работ, но не подходит для микрометрических измерений с допусками менее 0,01 мм — для таких задач нужны индикаторы с ценой деления 0,001 мм.

Индикатор поставляется в пластиковом футляре, который защищает его от пыли и ударов при хранении. В комплект входит сам прибор и базовый наконечник — дополнительные аксессуары (удлинители, сменные щупы) приобретаются отдельно. Перед использованием убедитесь, что измерительный стержень перемещается плавно, без заеданий, а стрелка возвращается в ноль после снятия нагрузки.

Сфера применения

Модель SHAN ИЧ 0-5 0,01 с ушком 123775 подходит для контроля биения цилиндрических деталей (валов, шестерен), проверки параллельности и перпендикулярности поверхностей, настройки станков и приспособлений. Также её используют для относительных измерений: например, для сравнения высоты заготовки с эталоном или для определения износа направляющих. Благодаря компактным габаритам (упаковка 130×70×60 мм) и весу 0,28 кг, индикатор удобно переносить и использовать на выездных работах.
