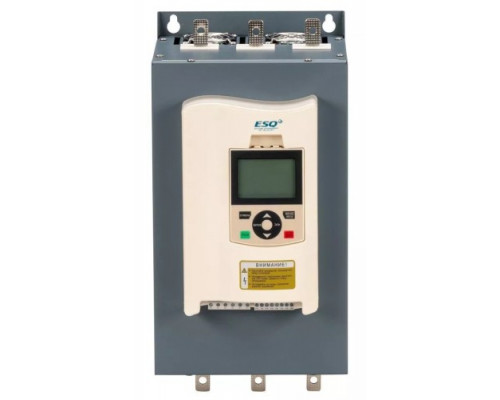

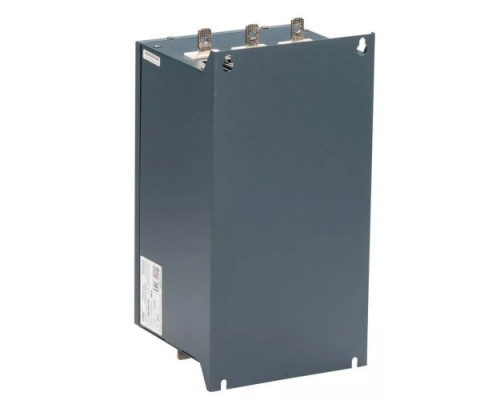

Устройство плавного пуска ESQ GS9-075, 150А, 380В, 75кВт, со встроенным шунтирующим контактом

Назначение и область применения

Устройство плавного пуска ESQ GS9-075 предназначено для управления запуском и остановкой трехфазных асинхронных электродвигателей с номинальной мощностью до 75 кВт при напряжении 380-400 В. Основная задача УПП — ограничение пусковых токов и механических ударных нагрузок на привод, что особенно важно для оборудования с тяжелым стартом: конвейеров, насосов, компрессоров, вентиляторов, дробилок и других механизмов с высоким моментом инерции. Модель рассчитана на промышленные сети с номинальным током до 150 А и подходит для двигателей, работающих в режиме частых пусков или в условиях нестабильного напряжения.

Ключевые особенности и технические решения

Устройство построено на современной схемотехнике с микропроцессорным управлением, что обеспечивает точную регулировку параметров пуска. Встроенный шунтирующий контакт (байпас) позволяет после завершения разгона двигателя переключать питание напрямую через контактор, исключая нагрев тиристоров в рабочем режиме и повышая общий КПД системы. Это продлевает срок службы устройства и снижает тепловыделение в шкафу управления.

Модель поддерживает следующие режимы управления:

• Плавный пуск — с регулируемым временем разгона от 1 до 30 секунд, что позволяет адаптировать процесс под конкретный механизм.


• Плавный останов — с регулируемым временем замедления, предотвращающим гидроудары в насосах и рывки в конвейерах.


• Токовое ограничение — возможность задать предельный пусковой ток в диапазоне 100-400% от номинала, что защищает сеть от перегрузок.

Защитные функции и надежность

УПП ESQ GS9-075 оснащено полным набором защит, необходимых для автономной работы без дополнительных реле:

• от перегрузки по току (с тепловой памятью);


• от обрыва фаз и дисбаланса напряжения;


• от короткого замыкания на выходе;


• от пониженного и повышенного напряжения сети;


• от перегрева радиатора (термодатчик).

Благодаря встроенному релейному выходу (сухой контакт) устройство может сигнализировать о неисправности или завершении пуска, что упрощает интеграцию в системы диспетчеризации. Аналоговый выход (0-10 В) позволяет подключать внешние измерительные приборы или контроллеры для мониторинга тока или напряжения в реальном времени.

Интерфейсы и управление

Для настройки и мониторинга предусмотрены:

• Вход для пульта дистанционного управления — позволяет вынести кнопки пуск/стоп на дверцу шкафа или пульт оператора, что удобно при удаленном расположении двигателя.


• Интерфейс RS485 — обеспечивает связь с верхним уровнем АСУ ТП по протоколу Modbus, что дает возможность централизованно управлять группой УПП, считывать параметры и журнал аварий.


• Встроенный цифровой потенциометр — для ручной регулировки времени пуска, тока ограничения и времени останова непосредственно на корпусе.

Конструктивные особенности и монтаж

Корпус устройства выполнен в металлическом исполнении с естественным охлаждением. Габариты (285x395x380 мм) и масса 12 кг позволяют устанавливать его как в электрощиты, так и на DIN-рейку при условии достаточного пространства для отвода тепла. Рекомендуется обеспечить зазор не менее 100 мм сверху и снизу для циркуляции воздуха. Подключение силовых цепей выполняется через винтовые клеммы под наконечники, цепи управления — через быстросъемные разъемы.

Важно учитывать, что модель рассчитана на работу в сетях с заземленной нейтралью (TN, TT). При использовании в сетях IT (изолированная нейтраль) требуется установка разделительного трансформатора или согласование с производителем. Также не допускается эксплуатация при температуре окружающей среды выше +50°C без принудительного охлаждения.

Практические рекомендации при выборе

При подборе УПП к конкретному двигателю необходимо учитывать не только номинальный ток (150 А), но и характер нагрузки. Для механизмов с высоким пусковым моментом (например, ленточные конвейеры, поршневые компрессоры) может потребоваться запас по току на 20-30%. Модель GS9-075 поддерживает режим работы с частотой до 10 пусков в час при полной нагрузке, что следует учитывать при проектировании циклических процессов.

Встроенный шунтирующий контакт рассчитан на коммутацию номинального тока 150 А, поэтому внешний контактор не требуется, если не планируется реверсивное управление или дополнительные блокировки. При необходимости реверса или торможения противовключением потребуется дополнительная коммутационная аппаратура.
