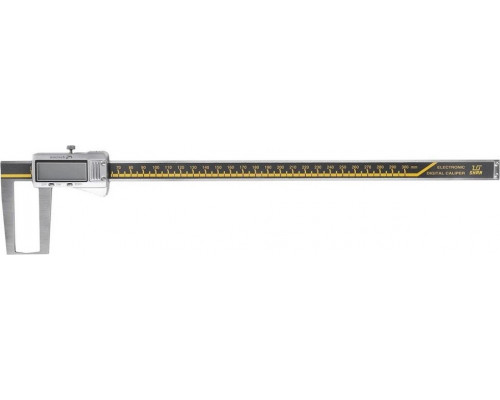

Штангенциркуль специальный SHAN ШЦЦСК-5 0-300 мм 0,01 губки 90 мм для наружных канавок и пазов

Специализированный инструмент для контроля труднодоступных пазов и канавок

Штангенциркуль SHAN ШЦЦСК-5 136266 — это узкопрофильный измерительный инструмент, предназначенный для точного определения наружных размеров в деталях с канавками, пазами, проточками и другими элементами, доступ к которым затруднён для стандартных губок. Модель оснащена удлинёнными губками длиной 90 мм, что позволяет проводить замеры в глубоких выемках и на удалении от края детали. Инструмент ориентирован на профессиональное использование в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где требуется контроль геометрии сложных профилей.

Конструктивные особенности и практическое применение

Главная отличительная черта данной модели — губки увеличенной длины (90 мм), выполненные специально для работы с наружными канавками и пазами. В отличие от универсальных штангенциркулей, у которых короткие губки не позволяют добраться до дна узкого паза, ШЦЦСК-5 обеспечивает прямой контакт с измеряемой поверхностью даже в глубоких выборках. Это делает инструмент незаменимым при контроле посадочных мест под стопорные кольца, проверке ширины шпоночных пазов, измерении диаметров в проточках валов и втулок, а также при оценке износа деталей в труднодоступных зонах.

Диапазон измерений от 0 до 300 мм покрывает большинство задач средней и крупной металлообработки. Шаг дискретности 0,1 мм обеспечивает достаточную точность для технического контроля в условиях серийного и единичного производства. При этом важно учитывать, что погрешность при измерении глубины составляет 0,1 мм — это стандартный показатель для механических штангенциркулей данного класса, и он не влияет на точность основных наружных замеров, для которых и предназначен инструмент.

Ключевые параметры и их значение при работе

• Длина губок 90 мм: позволяет измерять элементы, расположенные на глубине до 90 мм от края детали. Это принципиально расширяет возможности контроля по сравнению с обычными моделями (стандартная длина губок обычно 40–60 мм).


• Диапазон 0–300 мм: охватывает широкий спектр деталей — от небольших втулок до крупных валов и фланцев. Инструмент пригоден для работы как с мелкими, так и с габаритными заготовками.


• Шаг 0,1 мм: достаточен для большинства производственных допусков (квалитетов). Если требуется более высокая точность (до 0,01 мм), следует рассмотреть модели с нониусом или цифровым отсчётом аналогичной конструкции.


• Погрешность глубиномера 0,1 мм: данная характеристика относится только к встроенному глубиномеру (если он предусмотрен конструкцией). Для основных наружных измерений точность определяется классом инструмента и обычно соответствует заявленному шагу.

Ограничения и важные нюансы при выборе

Инструмент не является универсальным — его специализация накладывает определённые рамки. Губки увеличенной длины менее удобны для обычных наружных измерений плоских деталей, так как требуют большего пространства для маневра. Также стоит учитывать, что модель предназначена исключительно для наружных замеров канавок и пазов; для внутренних размеров или глубины потребуется другой инструмент. При эксплуатации важно следить за состоянием измерительных поверхностей губок — их длина делает их более чувствительными к деформациям при неаккуратном обращении. Хранить штангенциркуль рекомендуется в индивидуальном кейсе (входит в комплект поставки, размеры упаковки: 470×160×50 мм, вес 0,73 кг), чтобы избежать повреждения губок и потери точности.
