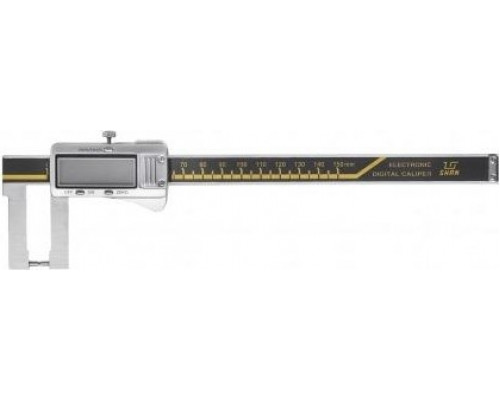

Штангенциркуль специальный SHAN ШЦЦСК-6 0-150 мм с губками 100 мм для наружных канавок и пазов

Инструмент для контроля труднодоступных зон

Штангенциркуль специальный SHAN ШЦЦСК-6 0-150 0,01 губки 100 мм (арт. 136268) — это узкоспециализированный измерительный инструмент, предназначенный для замера наружных канавок, пазов и проточек. В отличие от стандартных штангенциркулей, его конструкция позволяет добраться до элементов, расположенных в углублениях или на удалении от края детали. Модель ориентирована на профессиональное использование в условиях механической обработки, ремонта и контроля качества, где требуется высокая точность при работе с фасонными поверхностями.

Конструктивные особенности и область применения

Главное отличие данной модели — удлиненные губки длиной 100 мм, которые обеспечивают доступ к глубоким канавкам и пазам. Благодаря этому инструмент пригоден для измерения наружных диаметров в труднодоступных местах, например, на валах с проточками, шкивах, деталях с внутренними выемками или в корпусных элементах с узкими щелями. Диапазон измерения от 0 до 150 мм перекрывает большинство типовых задач в токарных, фрезерных и слесарных работах.

Важно учитывать, что штангенциркуль предназначен именно для наружных измерений — внутренние размеры, глубину и уступы с помощью него корректно измерить не получится. Это специализированный инструмент, а не универсальная замена классическому штангенциркулю.

Точность и практические возможности

Прибор оснащен цифровым отсчетным устройством с шагом дискретности 0.01 мм, что позволяет фиксировать размер с высокой детализацией. Однако заявленная погрешность при измерении глубины составляет 0.1 мм — это означает, что для глубиномерных задач точность будет ниже, чем у специализированных глубиномеров. На практике для наружных канавок и пазов это ограничение не критично, так как основная работа ведется с наружными поверхностями, где погрешность обычно не превышает заявленных значений при корректном использовании.

Размер шага 0.1 мм, указанный в характеристиках, может относиться к механической части или настройке — при цифровом снятии показаний вы получаете значение с точностью до сотых долей миллиметра. Это дает возможность контролировать посадки с допусками, характерными для квалитетов IT6-IT7, что востребовано в машиностроении и при изготовлении ответственных деталей.

Эргономика и надежность

Инструмент выполнен в корпусе, рассчитанном на интенсивную эксплуатацию. Вес 0.69 кг и габариты упаковки (190x50x340 мм) указывают на компактность и удобство хранения, хотя сам штангенциркуль с губками 100 мм может потребовать аккуратного обращения из-за выступающих элементов. Производитель SHAN известен выпуском измерительного оборудования для промышленного сегмента, поэтому модель рассчитана на длительный срок службы при соблюдении правил эксплуатации — защита от загрязнений и ударов, хранение в сухом месте.

При выборе стоит обратить внимание на состояние губок: они должны быть без забоин и деформаций, так как даже незначительный износ влияет на точность. Также рекомендуется проверять плавность хода рамки и четкость срабатывания цифрового блока перед началом работы. Для сложных измерений в глубоких пазах стоит дополнительно убедиться, что длина губок (100 мм) достаточна для вашей конкретной детали — если глубина канавки превышает этот размер, инструмент может не обеспечить полного контакта.

Ограничения и рекомендации по применению

• Не предназначен для измерения внутренних диаметров, глубины отверстий или высоты уступов — для этих задач потребуется другой инструмент.


• Погрешность 0.1 мм по глубине означает, что для точных глубиномерных работ лучше использовать отдельный глубиномер.


• Цифровое считывание требует своевременной замены элемента питания — при разряде батареи показания могут быть нестабильными.


• Губки длиной 100 мм увеличивают рычаг, поэтому важно избегать боковых нагрузок и перекосов при измерении, чтобы не повлиять на точность.


• Инструмент подходит для работы с металлом, пластиком и другими твердыми материалами, но не рассчитан на агрессивные среды или высокие температуры.
