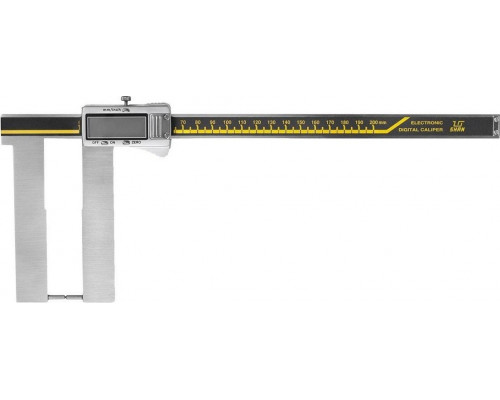

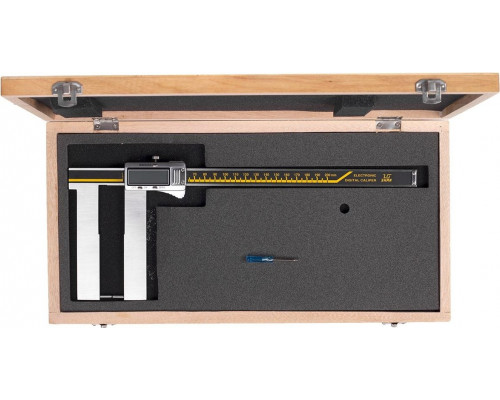

Штангенциркуль специальный SHAN ШЦЦСК-6 0-200 мм 0,01 для наружных канавок и пазов 136269

Назначение и конструктивные особенности

Штангенциркуль SHAN ШЦЦСК-6 (модель 136269) — это специализированный измерительный инструмент, предназначенный для контроля ширины и глубины наружных канавок, пазов и проточек, доступ к которым затруднён для стандартных штангенциркулей. Конструкция оснащена удлинёнными узкими губками, что позволяет выполнять замеры в замкнутых и труднодоступных зонах деталей, например, в кольцевых выточках, шпоночных пазах или канавках под стопорные кольца. Модель ориентирована на задачи, где требуется высокая точность при работе с элементами, расположенными внутри отверстий или на удалении от края заготовки.

Технические возможности и ограничения

Инструмент работает в диапазоне измерений от 0 до 200 мм с шагом 0,1 мм. Погрешность при измерении глубины составляет 0,1 мм, что соответствует классу точности, достаточному для большинства слесарных и механических работ, где не требуется микрометрическая точность. Важно учитывать, что заявленная погрешность относится именно к замерам глубины — при измерении ширины канавок и пазов точность может быть выше благодаря конструкции губок. Дискретность отсчёта (шаг) 0,1 мм означает, что показания считываются с ценой деления в одну десятую миллиметра, что типично для нониусных моделей начального и среднего уровня.

Практические сценарии применения

Модель ШЦЦСК-6 оптимальна для:

• Измерения ширины наружных канавок на валах, осях и цилиндрических деталях;


• Контроля глубины пазов, расположенных на внешней поверхности заготовки;


• Проверки размеров проточек под уплотнительные кольца и стопорные элементы;


• Работы в условиях, где стандартные губки не могут обеспечить контакт с измеряемой поверхностью из-за ограниченного пространства.

Инструмент не предназначен для измерения внутренних размеров (отверстий) или глубины глухих отверстий — для этих задач потребуется штангенциркуль с соответствующим типом губок или глубиномером.

Особенности эксплуатации

Корпус и губки выполнены из инструментальной стали, устойчивой к износу при регулярном использовании. Для сохранения точности рекомендуется оберегать инструмент от ударов и загрязнений, особенно в области измерительных поверхностей. Перед работой необходимо проверять нулевое положение — при сомкнутых губках показания должны быть 0,00 мм. При замерах в канавках важно обеспечивать параллельность губок относительно стенок паза, чтобы избежать перекоса и искажения результатов. Вес 0,52 кг и компактные габариты (360×150×50 мм в упаковке) делают инструмент удобным для перемещения между рабочими местами.

Что важно учесть при выборе

Данная модель не имеет цифрового дисплея — отсчёт ведётся по нониусной шкале, что требует внимательности при считывании показаний. Если в работе критична скорость измерений или требуется автоматическая передача данных, стоит рассмотреть электронные аналоги. Также следует обратить внимание на длину губок: для глубоких канавок (более 30–40 мм) может потребоваться инструмент с ещё более вытянутыми измерительными элементами. Для базовых задач по контролю наружных пазов и канавок в диапазоне до 200 мм ШЦЦСК-6 является функциональным и надёжным решением.
