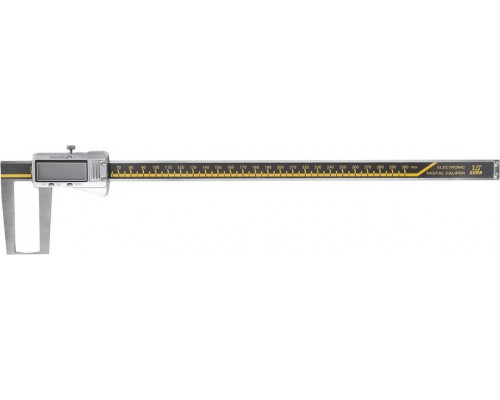

Штангенциркуль специальный SHAN ШЦЦСК-5 0-300 мм 0,01 для наружных канавок и пазов

Специализированный инструмент для контроля труднодоступных зон

Штангенциркуль SHAN ШЦЦСК-5 0-300 0,01 (артикул 123689) — это узкопрофильный измерительный инструмент, разработанный для работы с наружными канавками, пазами и проточками. В отличие от универсальных моделей, его конструкция позволяет выполнять замеры в местах, где стандартные губки не могут обеспечить корректный контакт с деталью. Модель ориентирована на профессиональные задачи в металлообработке, ремонте и контроле качества, где требуется высокая точность при работе со сложными геометрическими формами.

Принцип работы и область применения

Основное назначение инструмента — измерение наружных диаметров в канавках и ширины пазов, расположенных на удалении от края детали. Специальная форма губок с удлинёнными и зауженными наконечниками обеспечивает доступ к зонам, скрытым за буртиками или в углублениях. Штангенциркуль подходит для контроля деталей после токарной обработки, шлифовки или фрезерования — например, для проверки посадочных мест под стопорные кольца, канавок под уплотнители или пазов в корпусных элементах.

Ключевые особенности и практические возможности

Диапазон измерений от 0 до 300 мм перекрывает большинство задач средней и крупной размерной группы — от мелких деталей до валов и втулок длиной до 300 мм. Шаг отсчёта 0,1 мм обеспечивает достаточную для производственного контроля дискретность: вы сможете фиксировать отклонения в десятую долю миллиметра, что соответствует требованиям многих квалитетов точности при механической обработке.

Погрешность при измерении глубины заявлена на уровне 0,1 мм — это означает, что при работе с глубинометром (выдвижной линейкой) инструмент позволяет оценивать глубину пазов и отверстий с той же точностью, что и основные измерения. Однако важно учитывать: для канавок и пазов глубиномер используется редко, его основная ценность — в универсальности, если потребуется измерить глубину выборки на той же детали.

Конструкция штангенциркуля включает цифровую индикацию (модель ШЦЦСК — с цифровым отсчётом), что упрощает снятие показаний и снижает риск ошибки при считывании. Обнуление в любой точке измерения позволяет использовать инструмент как компаратор для проверки допусков — выставили ноль на эталонной детали и сравниваете фактические размеры.

Ограничения и важные нюансы при выборе

Инструмент специализированный, поэтому его применение для стандартных наружных или внутренних измерений (гладких цилиндрических поверхностей) менее удобно, чем у классических штангенциркулей — форма губок может не обеспечить полного прилегания к плоским или выпуклым поверхностям. Модель рассчитана именно на канавки и пазы, а не на универсальные задачи.

Диапазон измерения глубины (глубиномерная линейка) не указан отдельно, но по конструкции соответствует основному диапазону до 300 мм — однако точность 0,1 мм по глубине может быть ниже, чем по наружным измерениям (обычно у штангенциркулей погрешность по глубине выше, чем по основным шкалам).

Производитель SHAN относится к категории доступного профессионального инструмента — это не прецизионный эталонный прибор, а рабочий инструмент для серийного контроля. При выборе стоит обратить внимание на состояние губок (отсутствие забоин и износа) и плавность хода рамки — это напрямую влияет на повторяемость замеров.

Что входит в комплект

Инструмент поставляется в индивидуальной упаковке с габаритами 470x160x50 мм и весом 0,68 кг. В комплект входит сам штангенциркуль и, как правило, элемент питания для цифрового дисплея (стандартная батарейка типа LR44 или аналогичная). Дополнительные аксессуары, такие как сменные губки или сертификат калибровки, в базовую поставку не входят — это следует учитывать при планировании поверки.
