Штангенциркуль специальный SHAN ШЦЦСК-6 0-300 мм с губками 150 мм для наружных канавок и пазов

Специализированный инструмент для контроля труднодоступных зон

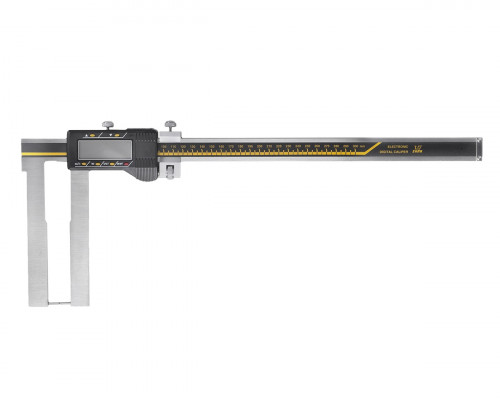

Штангенциркуль SHAN ШЦЦСК-6 136272 — это узкопрофильный измерительный инструмент, предназначенный для точного определения размеров наружных канавок, пазов и проточек. В отличие от стандартных моделей, он оснащен удлиненными губками длиной 150 мм, что позволяет добраться до элементов, расположенных глубоко внутри детали. Модель ориентирована на профессиональное использование в механической обработке, ремонте и контроле качества, где требуется высокая точность при работе с внутренними полостями.

Конструктивные особенности и область применения

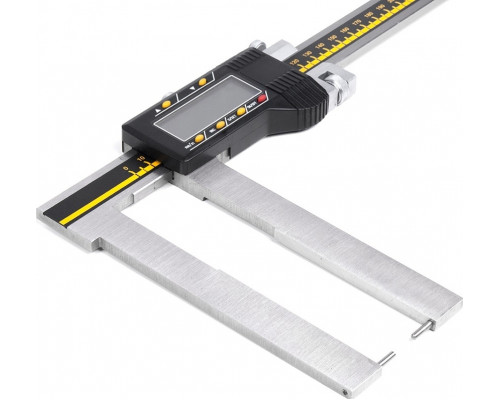

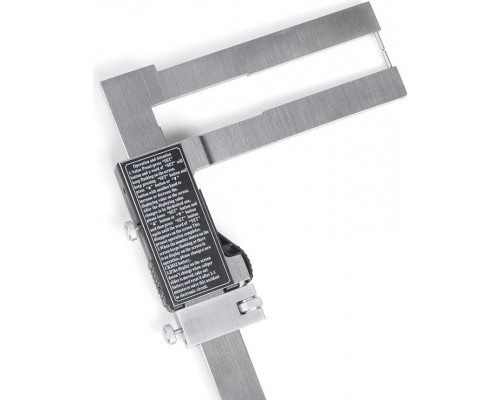

Основное отличие данного штангенциркуля — специальная форма губок, заточенная под измерение наружных канавок. Губки имеют плоские измерительные поверхности, которые контактируют с боковыми стенками паза, а не с его дном. Это позволяет фиксировать фактическую ширину канавки или расстояние между уступами без искажений, характерных для обычных губок. Инструмент незаменим при контроле канавок под стопорные кольца, масляные канавки, проточки в корпусных деталях и других труднодоступных местах.

Точность и диапазон измерений

Модель работает в диапазоне от 0 до 300 мм с шагом отсчета 0,1 мм. Погрешность при измерении глубины составляет 0,1 мм, что соответствует классу точности, достаточному для большинства задач в металлообработке и машиностроении. Важно понимать: заявленная погрешность относится к измерениям глубины, а не к основным измерениям губками. Для наружных канавок точность будет определяться квалитетом самого инструмента и квалификацией оператора. Шаг 0,1 мм означает, что показания считываются с точностью до десятой доли миллиметра — это стандартный уровень для нониусных штангенциркулей без электронного блока.

Практические ограничения и нюансы эксплуатации

При работе с моделью ШЦЦСК-6 следует учитывать несколько моментов:

• Губки длиной 150 мм рассчитаны на пазы глубиной до этого значения — для более глубоких полостей инструмент не подойдет.


• Измерение возможно только наружных канавок (внешних проточек на валах или отверстиях). Для внутренних пазов потребуется другая модификация.


• Инструмент не оснащен цифровым дисплеем — отсчет ведется по нониусной шкале, что требует аккуратности и хорошего освещения.


• Вес 1,85 кг указывает на массивную конструкцию — это снижает риск деформации при длительном использовании, но увеличивает утомляемость при частых замерах.

Комплектность и готовность к работе

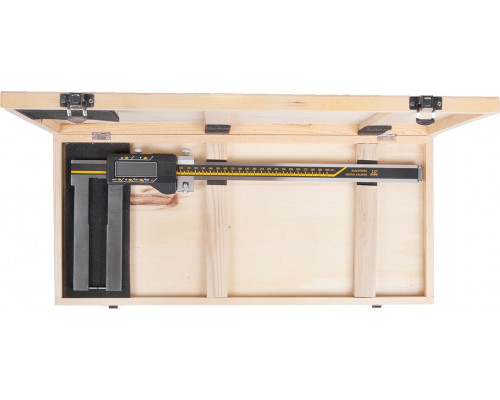

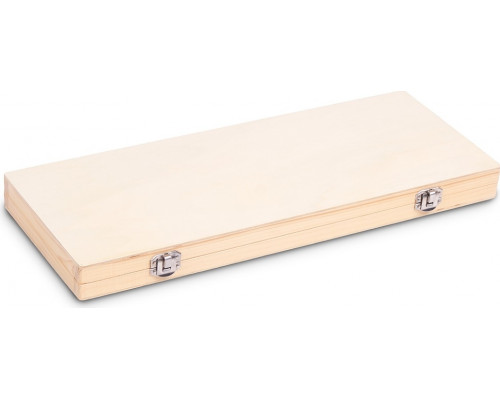

В поставку входит сам штангенциркуль без дополнительных аксессуаров. Упаковка имеет размеры 525x240x50 мм, что соответствует длине инструмента. Перед началом работы рекомендуется проверить плавность хода рамки и отсутствие люфта, а также убедиться в чистоте измерительных поверхностей — загрязнения на губках напрямую влияют на точность показаний. Инструмент не требует калибровки перед первым использованием, но для ответственных измерений желательно сверить его с эталоном.
