Штангенциркуль специальный SHAN ШЦЦСК-6 0-500 мм 0,01 для измерения наружных канавок и пазов

Специализированный инструмент для контроля труднодоступных зон

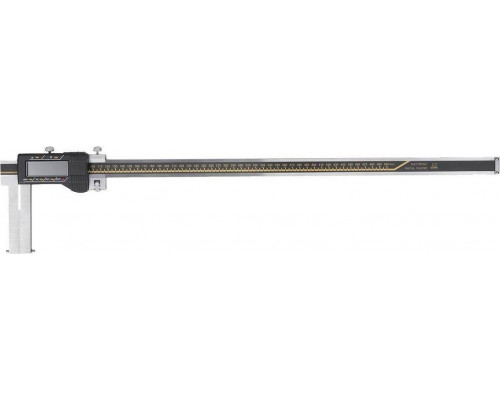

Штангенциркуль SHAN ШЦЦСК-6 136273 — это узкопрофильный измерительный инструмент, предназначенный для точного определения размеров наружных канавок, пазов и проточек. В отличие от универсальных штангенциркулей, данная модель оснащена специальной конструкцией губок, позволяющей добраться до элементов детали, расположенных в углублениях или на удалении от края. Диапазон измерений от 0 до 500 мм делает его пригодным для работы как с небольшими, так и с крупногабаритными заготовками.

Конструктивные особенности и принцип работы

Главное отличие модели ШЦЦСК-6 — удлинённые и изогнутые измерительные губки, которые вводятся в канавку или паз до упора в боковые стенки. Это позволяет фиксировать ширину проточки, не требуя доступа к её основанию. Инструмент оснащён цифровым отсчётным устройством с шагом 0.1 мм, что обеспечивает достаточную для большинства машиностроительных и ремонтных задач точность. Разрешающая способность дисплея (0.01 мм) даёт возможность отслеживать малейшие изменения показаний при настройке, хотя реальная метрологическая погрешность составляет 0.1 мм — это стандартный класс точности для инструментов такого диапазона и специализации.

Практические возможности и ограничения

Основная сфера применения — контроль ширины и расположения наружных канавок под стопорные кольца, уплотнители, смазочные канавки на валах, осях, втулках и других цилиндрических деталях. Также инструмент пригоден для измерения пазов в плоских заготовках, если геометрия губок позволяет завести их в прорезь. Важно учитывать:

• Глубина измеряемого паза ограничена длиной губок — для данной модели она составляет около 30-40 мм (зависит от конкретной конструкции).


• Инструмент не предназначен для измерения внутренних канавок (отверстий) — для этих задач требуется другая конфигурация губок.


• Погрешность 0.1 мм накладывает ограничение на использование в прецизионных операциях (например, подшипниковые посадки с допуском H7 требуют более точных средств).

Особенности эксплуатации и выбора

Цифровой штангенциркуль SHAN ШЦЦСК-6 работает от элемента питания (как правило, LR44), который обеспечивает обнуление показаний в любом положении губок. Перед началом измерений необходимо проверить нулевую точку при сомкнутых губках — при загрязнении или износе возможна погрешность, которую можно компенсировать принудительным обнулением. Корпус изготовлен из нержавеющей стали, что устойчиво к коррозии в условиях цеховой эксплуатации, но требует защиты от ударов и падений — это может нарушить параллельность губок. При выборе стоит обратить внимание на состояние измерительных поверхностей: они должны быть без забоин, царапин и следов износа, так как это напрямую влияет на точность. Инструмент поставляется в пластиковом кейсе (габариты упаковки 220x50x770 мм, вес 2.07 кг), что обеспечивает его сохранность при хранении и транспортировке.
