Назначение и конструктивные особенности

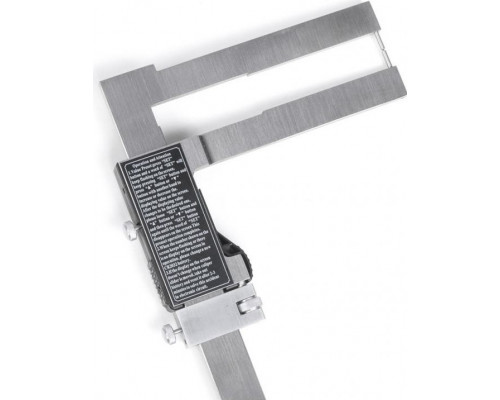

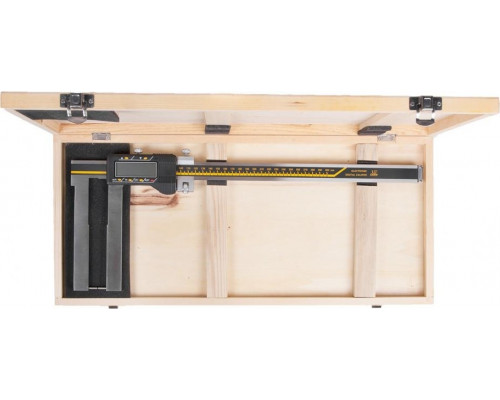

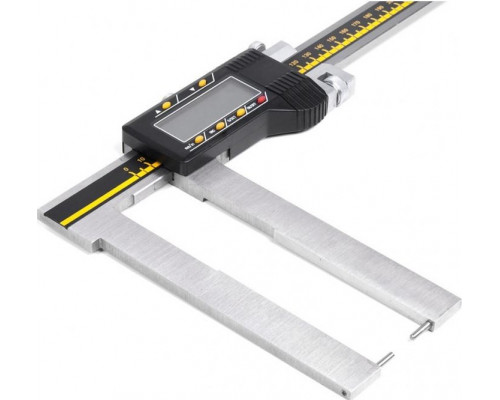

Штангенциркуль SHAN ШЦЦСК-6 (артикул 136271) представляет собой специализированный измерительный инструмент, предназначенный для контроля наружных канавок и пазов. В отличие от стандартных моделей, его конструкция позволяет выполнять замеры в труднодоступных местах, где обычные губки не могут обеспечить корректный контакт с поверхностью. Модель рассчитана на работу с деталями, имеющими закрытые или глубокие выборки, например, в токарных и фрезерных работах, при изготовлении валов, втулок и корпусных элементов.
Технические возможности и практическая польза
Инструмент охватывает диапазон измерений от 0 до 300 мм, что делает его пригодным для средних и крупных деталей. Цена деления шага составляет 0,1 мм — это стандартный показатель для визуального отсчёта по нониусу, обеспечивающий достаточную точность для большинства слесарных и механических операций. Погрешность при измерении глубины заявлена на уровне 0,1 мм, что соответствует классу точности инструмента и позволяет уверенно контролировать глубину пазов без дополнительных приспособлений.
Ключевая особенность модели — специальная форма губок, адаптированная для захвата наружных канавок. Это исключает необходимость использования сложных шаблонов или индикаторов, ускоряя процесс контроля и снижая риск ошибок при измерении.
Ограничения и рекомендации по эксплуатации
При работе с инструментом стоит учитывать, что он предназначен исключительно для наружных измерений канавок и пазов — внутренние размеры или глубину отверстий данным штангенциркулем измерять нецелесообразно из-за конструктивных ограничений губок. Погрешность 0,1 мм по глубине подразумевает, что для высокоточных операций (с допусками менее 0,05 мм) потребуется верификация другими средствами измерения. Инструмент поставляется без дополнительных аксессуаров (например, сменных насадок или удлинителей), что следует учитывать при планировании работ.
Практические аспекты выбора
При подборе штангенциркуля для конкретных задач обращайте внимание на соответствие формы губок геометрии измеряемых пазов: модель ШЦЦСК-6 оптимизирована под стандартные наружные канавки, но для нестандартных профилей может потребоваться инструмент с иной конфигурацией. Вес 0,77 кг и компактные габариты упаковки (160×50×470 мм) делают его удобным для хранения и транспортировки, однако при длительном использовании в цехе рекомендуется проверять плавность хода рамки и отсутствие люфта. Инструмент произведён под брендом SHAN, что предполагает соответствие базовым стандартам качества для измерительного оборудования данного класса.
Характеристики
Габариты и вес
