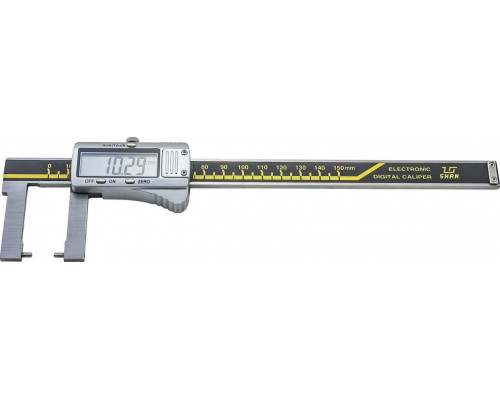

Штангенциркуль специальный SHAN ШЦЦСК-6 0-150 мм 0,01 мм для измерения наружных канавок и пазов

Специализированный инструмент для труднодоступных измерений

Штангенциркуль SHAN ШЦЦСК-6 0-150 0,01 (арт. 136267) — это узкопрофильный измерительный инструмент, сконструированный для работы с наружными канавками, пазами и уступами. В отличие от стандартных моделей, его губки имеют специальную зауженную и удлиненную форму, что позволяет добраться до зон, куда обычный штангенциркуль физически не помещается. Модель ориентирована на задачи, где требуется контроль геометрии выборок, проточек и канавок на валах, втулках и других деталях.

Конструкция и измерительные возможности

Инструмент оснащен цифровым отсчетным устройством с ценой деления 0,01 мм, что обеспечивает высокую точность при фиксации размеров. Диапазон измерений от 0 до 150 мм перекрывает большинство типовых задач в механической обработке и ремонте. Специальная форма губок (тип ШЦЦСК-6) позволяет измерять ширину и глубину наружных пазов, а также контролировать расстояние от края детали до внутренней стенки канавки. При этом важно учитывать, что погрешность при измерении глубины составляет 0,1 мм — это ограничение накладывает конструкция выдвижной штанги, поэтому для особо точного контроля глубины стоит применять отдельный глубиномер.

Практические особенности и ограничения

При работе с данной моделью следует учитывать несколько моментов:

• Шаг измерения 0,1 мм означает, что цифровое табло отображает значения с дискретностью в одну десятую миллиметра, хотя сам инструмент физически способен фиксировать перемещение с шагом 0,01 мм — это стандартная особенность для цифровых штангенциркулей данного класса.


• Специализированные губки имеют меньшую толщину и длину, чем у универсальных моделей, что делает их более хрупкими при боковых нагрузках — инструмент не предназначен для грубого обмера или разметки.


• Производитель SHAN ориентирует эту модель на профессиональное использование, но без избыточных допусков: погрешность 0,1 мм по глубине типична для инструментов с выдвижной штангой, и это стоит учитывать при контроле ответственных посадок.

Для каких задач подходит

Штангенциркуль ШЦЦСК-6 оптимален для операций, где требуется измерить ширину канавки под стопорное кольцо, глубину проточки на валу, расстояние до дна паза или размер выборки в корпусной детали. Он незаменим при ремонте гидравлики, токарных и фрезерных работах, а также при контроле качества деталей с внутренними выемками. Инструмент не подходит для измерения внутренних диаметров или глубины отверстий — для этих целей существуют другие модификации штангенциркулей.

Что важно знать перед использованием

Инструмент поставляется без дополнительных аксессуаров (например, сменных губок или удлинителей). Вес 0,44 кг и компактные габариты (295x140x50 мм) делают его удобным для работы как в цехе, так и в полевых условиях. Перед началом измерений рекомендуется проверить нулевую точку на эталонной плоскости, так как специализированная форма губок требует более тщательной калибровки при смене задач. Учитывая погрешность по глубине, для ответственных замеров глубины канавок лучше использовать отдельный глубиномер с микрометрическим винтом.
