Назначение и конструктивные особенности

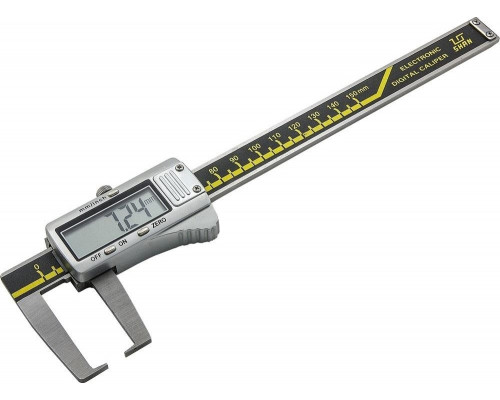

Штангенциркуль специальный SHAN ШЦЦСК-5 (артикул 136264) представляет собой узкоспециализированный измерительный инструмент, предназначенный для контроля наружных канавок, пазов и проточек, доступ к которым затруднён для стандартных штангенциркулей. Ключевая особенность модели — удлинённые губки длиной 70 мм, что позволяет проводить замеры в глубоких выемках и на удалении от края детали. Инструмент оснащён цифровым отсчётным устройством с шагом дискретности 0,01 мм, что обеспечивает высокую точность считывания показаний без необходимости интерпретации нониуса.
Для каких задач подходит инструмент
Модель ШЦЦСК-5 ориентирована на работу с деталями, имеющими внутренние выборки, кольцевые канавки, шпоночные пазы или технологические проточки. Типичные сценарии использования:
- Контроль ширины и глубины наружных канавок на валах, осях и втулках;
- Измерение пазов в корпусных деталях и фланцах;
- Проверка размеров проточек под стопорные кольца и уплотнители;
- Оценка расстояния от края детали до начала канавки.
Благодаря увеличенной длине губок (70 мм) инструмент позволяет выполнять замеры в зонах, недоступных для стандартных моделей с губками 40–50 мм.
Практический смысл характеристик
Диапазон измерения от 0 до 150 мм охватывает большинство типовых задач в машиностроении и ремонтных работах. Погрешность при измерении глубины составляет 0,1 мм — это штатный параметр для инструментов данного класса, достаточный для контроля допусков в производстве и при техническом обслуживании. Шаг дискретности 0,01 мм позволяет фиксировать даже незначительные отклонения, что важно при работе с прецизионными деталями. Размер шага 0,1 мм, указанный в характеристиках, относится к механической части (цена деления шкалы), но электронный блок обеспечивает более высокую точность считывания.
Сильные стороны модели
- Специализированная геометрия губок — длинные и узкие, что даёт доступ к глубоким и узким канавкам;
- Цифровой отсчёт — исключает ошибки считывания и ускоряет работу;
- Универсальность в рамках своего класса — подходит как для серийного контроля, так и для единичных замеров в ремонте.
Ограничения и что стоит учесть
Инструмент предназначен исключительно для наружных измерений канавок и пазов — он не рассчитан на внутренние замеры или измерение глубины отверстий. Длина губок 70 мм накладывает ограничение на глубину доступной зоны: при работе с более глубокими выемками потребуется другой тип оснастки. Также следует учитывать, что электронный блок требует аккуратного обращения и защиты от загрязнений — стружка, масло и влага могут повлиять на точность показаний. Комплектация включает только сам штангенциркуль; элемент питания (обычно типа LR44) может отсутствовать в поставке — это стоит проверить перед началом работы.
Рекомендации по выбору
При выборе данной модели обращайте внимание на состояние измерительных поверхностей губок — они должны быть без забоин и следов износа. Убедитесь, что длина губок (70 мм) соответствует глубине канавок, которые вы планируете измерять. Если ваши задачи связаны с канавками глубиной более 65 мм, стоит рассмотреть инструмент с ещё более длинными губками. Для стандартных наружных измерений (без канавок) эта модель избыточна — в таких случаях рациональнее использовать универсальный штангенциркуль.
Характеристики
Габариты и вес
