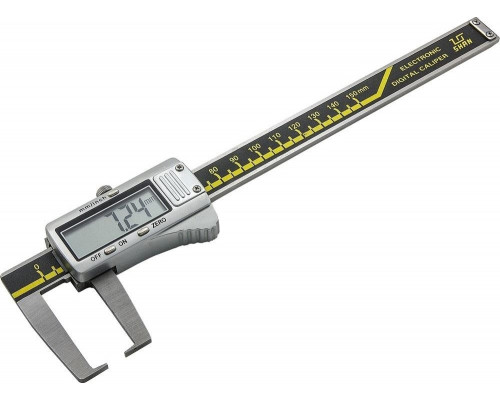

Штангенциркуль специальный SHAN ШЦЦСК-5 0-150 0,01 для наружных канавок и пазов

Назначение и конструктивные особенности

Штангенциркуль специальный SHAN ШЦЦСК-5 0-150 0,01 123687 — это измерительный инструмент, предназначенный для контроля наружных канавок и пазов. В отличие от стандартных штангенциркулей, его конструкция предусматривает удлиненные и зауженные губки, которые позволяют добраться до труднодоступных участков детали. Модель ориентирована на профессиональное использование в условиях механообработки, ремонта и контроля качества, где требуется высокая точность при измерении элементов с ограниченным доступом.

Практический смысл характеристик

Диапазон измерения от 0 до 150 мм охватывает большинство типовых задач при работе с пазами и канавками средней величины. Цена деления 0,1 мм (шаг) и погрешность при измерении глубины 0,1 мм обеспечивают достаточную точность для контроля посадок, зазоров и глубины проточек. Важно понимать, что заявленная погрешность относится к измерению глубины — при работе с наружными размерами точность может быть выше, если инструмент исправен и правильно откалиброван. Для операций, где допуск составляет менее 0,1 мм, рекомендуется использовать более точные средства измерения (например, микрометры или индикаторы).

Сильные стороны модели

Главное преимущество инструмента — специализированная геометрия губок, которая позволяет измерять наружные канавки, кольцевые проточки, пазы под стопорные кольца и другие элементы, недоступные для обычного штангенциркуля. Производитель SHAN ориентируется на промышленный сегмент, поэтому инструмент рассчитан на интенсивную эксплуатацию. Конструкция с цифровым отсчетом (ШЦЦСК) упрощает снятие показаний и снижает вероятность ошибки оператора.

Ограничения и особенности эксплуатации

• Измерение глубины: Погрешность 0,1 мм — это нормативный показатель для данного класса точности. При измерении глубины канавок учитывайте, что результат может требовать поправки, если деталь имеет шероховатую поверхность.


• Диапазон губок: Специальные губки имеют ограниченную длину и раскрытие. Перед покупкой убедитесь, что геометрия губок соответствует ширине и глубине ваших канавок — инструмент не универсален для всех типов пазов.


• Условия работы: Как и любой цифровой штангенциркуль, модель чувствительна к загрязнениям и влаге. Регулярная очистка губок и направляющих обязательна для сохранения точности.


• Калибровка: Для поддержания заявленной точности рекомендуется периодическая проверка по концевым мерам длины или калиброванным образцам.

На что обратить внимание при выборе

Перед приобретением оцените, подходит ли диапазон 0-150 мм для ваших типовых деталей. Если канавки имеют глубину более 30-40 мм, убедитесь, что длина губок позволяет выполнить измерение без касания корпусом инструмента соседних поверхностей. Также проверьте, что шаг 0,1 мм соответствует требованиям вашего техпроцесса — для более жестких допусков потребуется инструмент с ценой деления 0,01 мм. Модель 123687 является узкоспециализированным решением, поэтому ее покупка оправдана, если вы регулярно работаете с наружными канавками и пазами, а не с универсальными измерениями.
