Специализированный инструмент для контроля труднодоступных зон

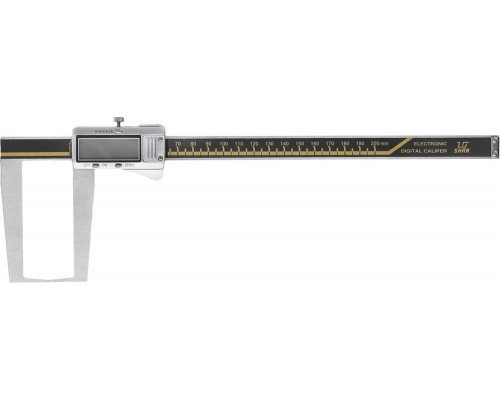

Штангенциркуль SHAN ШЦЦСК-5 0-200 0,01 (арт. 123688) — это измерительное устройство, сконструированное для работы с наружными канавками, пазами и другими элементами, где стандартные губки не обеспечивают доступа. Модель относится к категории специального инструмента, ориентированного на точный контроль геометрии деталей с ограниченным пространством для контакта.
Конструктивные особенности и принцип работы
Главное отличие этой модели — форма измерительных губок, оптимизированная для захвата наружных канавок. В отличие от универсальных штангенциркулей, у ШЦЦСК-5 рабочие поверхности имеют специфическую конфигурацию, позволяющую вводить их в узкие проточки и зазоры. Это делает инструмент незаменимым при проверке ширины пазов, диаметров канавок или расстояний между уступами, когда обычные губки упираются в соседние поверхности.
Цифровой отсчет с шагом 0.1 мм и погрешностью 0.1 мм при измерении глубины обеспечивает достаточную точность для большинства задач в машиностроении, ремонте и металлообработке. Диапазон измерений от 0 до 200 мм покрывает потребности работы с деталями среднего размера — от валов и втулок до корпусных элементов.
Практическое применение и ограничения
Инструмент предназначен для:
- Контроля наружных канавок под стопорные кольца, уплотнители или подшипники.
- Измерения ширины и глубины открытых пазов на валах, осях и фланцах.
- Проверки зазоров и уступов в труднодоступных зонах.
Важно учитывать, что штангенциркуль не предназначен для измерения внутренних поверхностей, глухих отверстий или глубоких узких щелей — для этих задач потребуются другие модели (например, с разметочными или глубиномерными губками). Также стоит помнить, что специальная форма губок накладывает ограничения на минимальную ширину канавки, в которую они могут войти — перед покупкой рекомендуется уточнить геометрию рабочей части.
Ключевые параметры и их значение
Диапазон 0–200 мм и шаг 0.1 мм — это стандартные показатели для точных измерений в цеховых условиях. Погрешность 0.1 мм по глубине означает, что при измерении глубины канавки или паза отклонение не превысит десятой доли миллиметра, что приемлемо для большинства технических требований. Производитель SHAN известен выпуском измерительного инструмента среднего ценового сегмента, ориентированного на баланс между стоимостью и функциональностью.
При выборе этой модели обращайте внимание на состояние измерительных поверхностей — они должны быть без забоин и следов износа, так как даже небольшой дефект на специальных губках может исказить результат. Инструмент поставляется в упаковке с габаритами 150x50x360 мм и весом 0.55 кг, что удобно для хранения и транспортировки.
Характеристики
Габариты и вес
