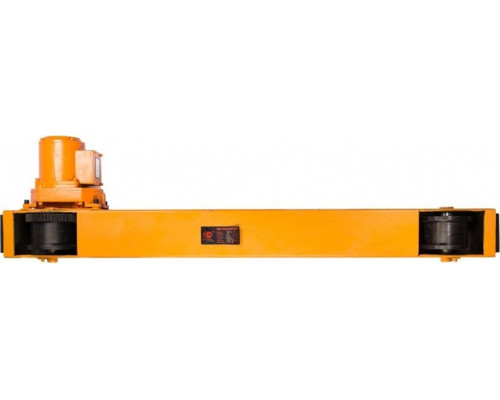

Балка концевая TOR опорная г/п 3,0 т 2,6 м 1193061

Назначение и конструктивные особенности

Балка концевая TOR опорная г/п 3,0 т 2,6 м 1193061 — это элемент мостового крана, обеспечивающий перемещение всей конструкции вдоль кранового пути. Она представляет собой стальную балку длиной 2,6 метра с ходовыми колёсами, одно из которых оснащено электроприводом. На эту балку монтируется пролётная балка с грузоподъёмным механизмом (электроталью). Модель рассчитана на работу в составе крана с пролётом до 16 метров и грузоподъёмностью до 3 тонн.

Практические возможности и ограничения

Основная задача балки — обеспечить плавное и надёжное перемещение крана по рельсам. Скорость перемещения 10 м/мин позволяет эффективно позиционировать груз без рывков, что важно при работе с точным монтажом или в условиях ограниченного пространства. Длина пролёта 16 метров задаёт максимальную ширину обслуживаемой зоны — это типовой размер для большинства производственных цехов и складских помещений среднего масштаба.

Важно учитывать, что балка является опорной, то есть кран движется по рельсам, закреплённым на верхней части подкрановых путей (на колоннах или эстакаде). Это отличает её от подвесных моделей и требует соответствующей инфраструктуры — прочных опор и ровного рельсового полотна.

Технические параметры и их значение

Ключевые характеристики модели определяют её совместимость с конкретными условиями эксплуатации:

• Грузоподъёмность 3,0 т — максимальная масса груза, которую может нести кран в сборе. Подходит для перемещения станков, металлоконструкций, крупных деталей.


• Мощность двигателя 0,4 кВт — достаточна для перемещения балки с грузом на скорости 10 м/мин. Двигатель работает от сети 400 В (трёхфазное напряжение), что стандартно для промышленных объектов.


• Реборда 20х22 и рабочая ширина колёс 70 мм — эти параметры определяют совместимость с конкретным типом рельса. Реборда (высота и ширина гребня) предотвращает сход колёс с рельса, а ширина колёс влияет на распределение нагрузки. Перед установкой необходимо убедиться, что рельсы соответствуют этим размерам.


• Вес 105 кг — балка поставляется в сборе, но для удобства транспортировки электропривод может быть снят. При монтаже потребуется подъёмное оборудование соответствующей грузоподъёмности.

На что обратить внимание при выборе

Модель 1193061 совместима с кранами пролётом 16 метров и грузоподъёмностью до 3 тонн. При подборе важно проверить соответствие реборды и ширины колёс используемому рельсу — от этого зависит безопасность и долговечность работы. Также следует учитывать, что балка является опорной, а значит, требует монтажа на подкрановые пути с верхним расположением рельса. Для помещений с низкими потолками или слабыми колоннами эта модель не подходит — в таких случаях рассматривают подвесные варианты.
