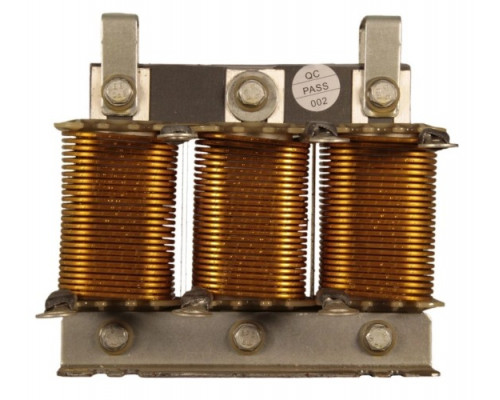

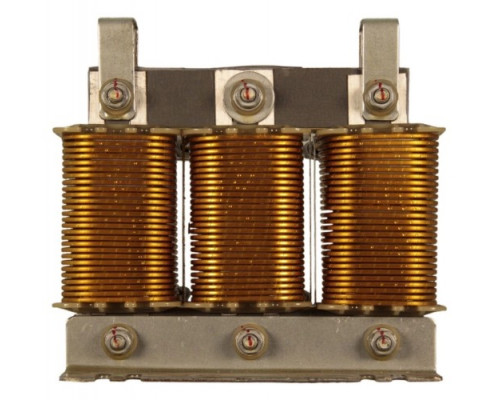

Дроссель ESQ ACL-SN-011 входной 11 кВт 08.04.000819

Назначение и область применения

Дроссель ESQ ACL-SN-011 входной мощностью 11 кВт предназначен для установки в цепь питания преобразователя частоты (ПЧ) со стороны питающей сети. Основная задача этого устройства — защита как самого частотного преобразователя, так и подключенного к нему электродвигателя от негативного влияния высших гармоник, импульсных помех и перенапряжений. Модель рассчитана на работу с трехфазными электродвигателями мощностью до 11 кВт и является обязательным элементом при построении надежной системы электропривода.

Ключевые функции и практическая польза

Установка дросселя ESQ ACL-SN-011 решает несколько важных задач, напрямую влияющих на долговечность и стабильность работы оборудования:

• Снижение уровня помех и шума. Дроссель эффективно подавляет высокочастотные составляющие тока и напряжения, которые возникают при работе ШИМ-контроллера частотного преобразователя. Это приводит к заметному уменьшению акустического шума электродвигателя и снижению его нагрева при длительной работе.


• Защита изоляции двигателя. Благодаря сглаживанию формы выходного тока и напряжения, дроссель уменьшает скорость нарастания напряжения (du/dt). Это критически важно для предотвращения пробоя изоляции обмоток двигателя, особенно при использовании длинных кабельных линий.


• Уменьшение токов утечки. Высшие гармоники, генерируемые преобразователем частоты, вызывают паразитные токи утечки, которые могут приводить к ложным срабатываниям защитной автоматики и ухудшению качества электроэнергии. Дроссель минимизирует эти токи, повышая общую надежность системы.


• Снижение радиочастотных помех. Устройство уменьшает уровень электромагнитного излучения, что особенно важно в условиях плотного монтажа оборудования и требований к электромагнитной совместимости.

Особенности эксплуатации и ограничения

Дроссель ESQ ACL-SN-011 рекомендуется к обязательной установке в следующих случаях:

• Длина кабеля от преобразователя частоты до электродвигателя превышает 30 метров. В таких условиях без дросселя значительно возрастает риск повреждения изоляции двигателя из-за отраженных волн и перенапряжений.


• Система работает в условиях высоких требований к помехоустойчивости или при наличии чувствительного оборудования в непосредственной близости.


• Эксплуатируются двигатели с длинными кабельными трассами или в сетях с нестабильным качеством электроэнергии.

Важно учитывать, что дроссель является пассивным устройством и не требует настройки, однако его установка должна выполняться квалифицированным персоналом с соблюдением правил электробезопасности. Подключение производится последовательно в цепь питания преобразователя частоты.

Конструктивные особенности и габариты

Модель ACL-SN-011 имеет компактные размеры: ширина 130 мм, высота 145 мм, глубина 155 мм. Вес устройства составляет 3,50 кг, что позволяет размещать его в стандартных электрощитах и шкафах управления. Корпус дросселя выполнен с учетом требований к теплоотводу, поэтому при монтаже необходимо обеспечить достаточную вентиляцию для отвода тепла, выделяемого при работе.

Практические рекомендации при выборе

При подборе дросселя для конкретной системы следует обратить внимание на соответствие мощности устройства (11 кВт) и номинальной мощности подключаемого электродвигателя. Использование дросселя меньшей мощности может привести к его перегреву и выходу из строя, а большей — к неоправданному увеличению габаритов и стоимости системы. Также необходимо учитывать, что дроссель предназначен для работы в трехфазных сетях переменного тока с частотой 50/60 Гц.
